Type 1050

Description

Description

Normes

  • Normes internationales
    AIR 4524; MIL-W-22759 D
  • Normes nationales
    BMS 13-58

To AIR 4524, B.N.Aé, MIL-W-22759 D & B.M.S. 13-58
Operating voltage: 600 volts RMS
Operating temperature: -50°C to +250°C (ambient + rise)

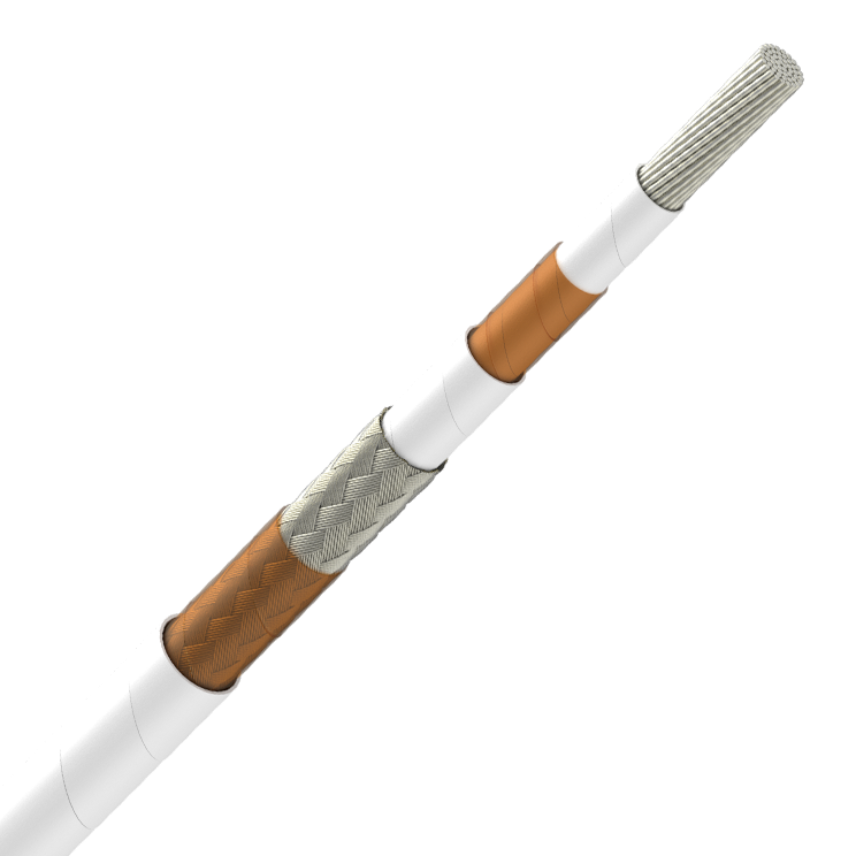

Construction

1, 2 or 3 cores, type 2100 covered with

  1. A braided screen made up of nickel plated copper
  2. A polyimide sheath
  3. A wrapped and sintered
    PTFE sheath

Technical requirements and control conditions
Screen: MIL-7078 A specification (08/1971)
Coding : AIR 0107 A specification (10/1961) and note N°348/SIB distributed under N°5927/STT/SIB (05/1961).

Characteristics



Same as 2100 cores. Morever, the overall polyimide and PTFE sheaths provide the following advantages :

  • Very good electrical insulation of the screen,
  • Very efficient protection of the screen against oxydation and corrosion,
  • Easy fitting of the cable,
  • Good mechanical protection of the screen,
  • Safer handling



Technical Requierements and Controle Conditions



Cores : See data sheet on type '2100',
Screen : MIL-7078 of August 1971,
Coding : AIR 0107 A Specification of October 1961 and Note N°348/SIB distributed under N°5927/STT/SIB 1961.



Caractéristiques

Caractéristiques

Caractéristiques électriques

Caractéristiques électriques

Tension de service
600 V

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-50 - 250 °C
Résistance aux huiles
Very good resistance to aircraft fluids
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
