STUDY 124762 - ESW 1404-022-006

Description

Description

Normes

  • Normes nationales
    ESW 1404-022

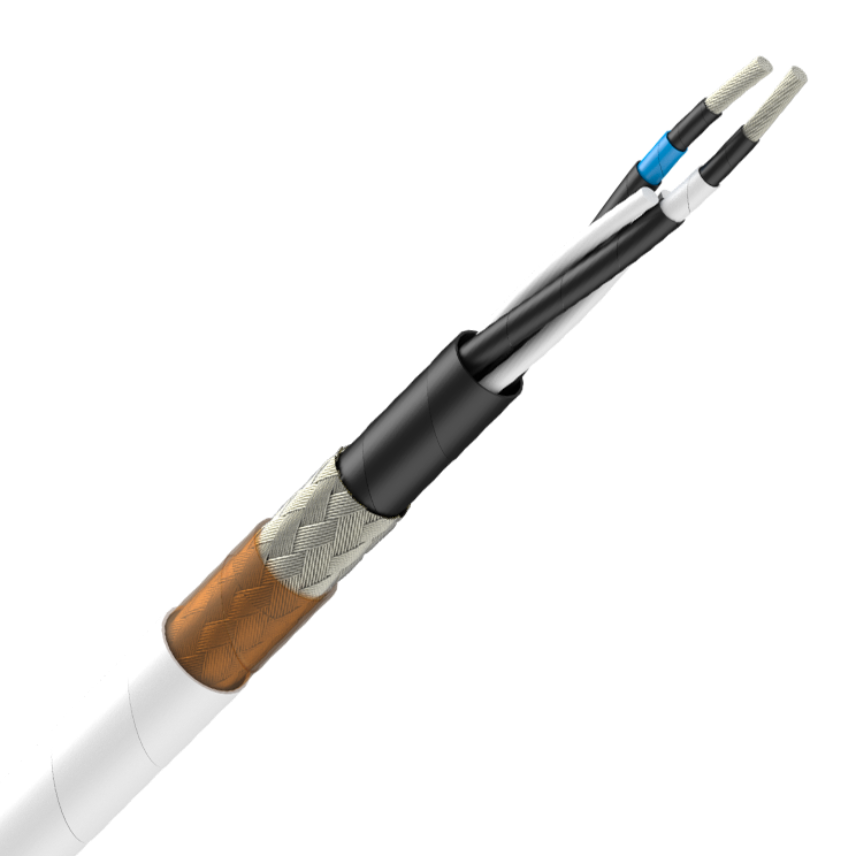

Construction

  • 2 CORES
    19x0.20 mm Nickel plated
    copper Clad Steel
    Semi-conductor tape
    PTFE tape(s) insulation
    ∅ = 1.80 ±0.10 mm
    Semi-conductor tape
    ∅ nom. = 1.95 mm
  • GLASS FIBER FILLERS
  • SEMI-CONDUCTOR TAPE
  • SHIELD
    Nickel plated copper 12/100
    Coverage factor > 85%
  • JACKET
    Polyimide tape(s)
    PTFE tape(s)

    ∅ Min. = 4.50 mm
    ∅ Max. = 4.80 mm

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Repérage des conducteurs
White, Blue
Couleur de la gaine
Blanc

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Maximum weight
53 g/m

Caractéristiques électriques

Caractéristiques électriques

Tension de service
600 V
Nominal capacitance between cores and shield
310 pF/m
Déséquilibre capacitif maximal
15,0 pF
Rigidité d’isolement minimum
1000 MOhm.km
Triboelectrical noise at 3 Hz
Displacement 10 mm pk-pk : ≤ 0.3 pC
Triboelectrical noise from 5 to 50 Hz
Displacement 5 mm pk-pk : ≤ 0.3 pC
Triboelectrical noise From 50 to 120 Hz
Displacement 2.5 mm pk-pk : ≤ 0.3 pC

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-65 - 260 °C
Résistance aux interférences électromagnétiques
Oui
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistance aux huiles
Very good resistance to aircraft fluids

Ressources

Ressources

Documentation

xls — 0 B

Information de livraison

IDENTIFICATION
Color of Cores : White, Blue
Color of Jacket : White

MARKING
ESW1404-022-006-FX-FF-** 957.37.20.6999
With :
** = Year of manufacturing (ie. 14 = 2014)
