STUDY 86891 - NSA 935 306 YK

Description

Description

Normes

  • Normes internationales
    NSA 935306 YK

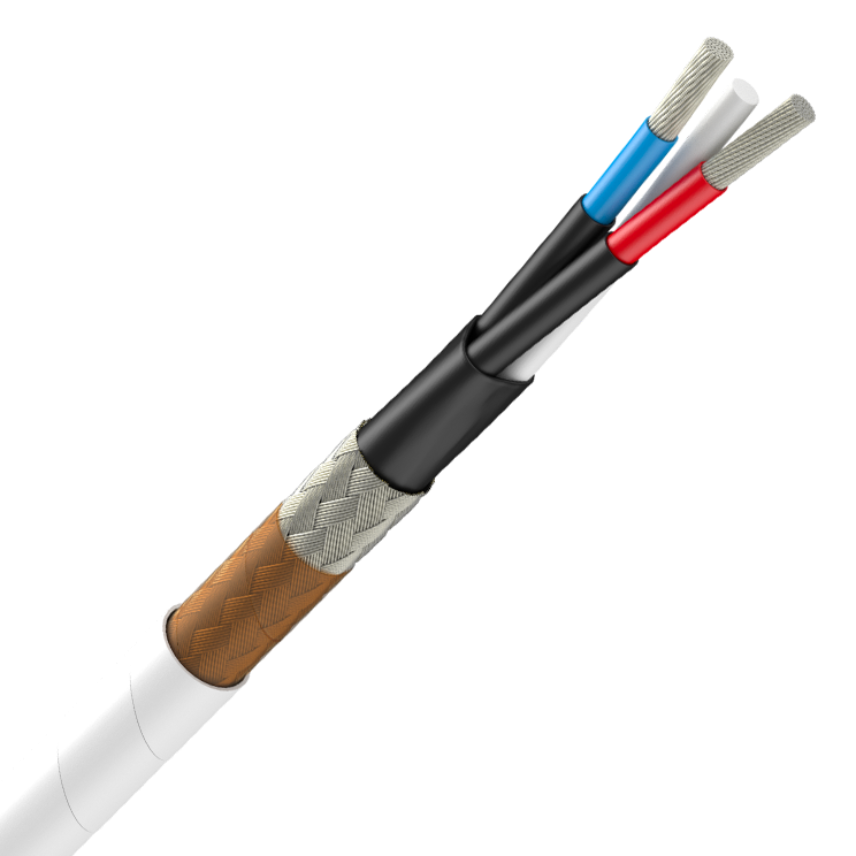

Construction

  • 2 CORES
    19 x 0.17 mm
    Silver plated copper clad steel
    Insulation :
    Extrusion PTFE 1.40 ± 0.05 mm
    Semi-conductor tape
    ∅ nom. = 1.58 mm
  • GLASS FIBER FILLERS
  • SEMI-CONDUCTOR TAPE

  • SHIELD
    Nickel plated copper
    Kr>70%
    ∅ = 0.12 mm
  • JACKET
    Polyimide tape(s)
    PTFE tape(s)
    ∅  Max. = 4.35 mm

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Repérage des conducteurs
Red, Blue
Couleur de la gaine
Blanc

Caractéristiques électriques

Caractéristiques électriques

Tension de service
600 V
Rigidité d’isolement minimum
1000 MOhm.km
Nominal capacitance between cores
100 pF/m
Nominal capacitance between cores and shield
200 pF/m
Triboelectrical noise at 2 Hz
Displacement 40 mm pk-pk ≤10 pC
Triboelectrical noise from 5 to 50 Hz
Displacement 5 mm pk-pk ≤1 pC
Triboelectrical noise from 10 to 70 Hz
Displacement 2 mm pk-pk ≤0.15 pC

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante d'utilisation, plage
-55 - 260 °C
Résistance aux interférences électromagnétiques
Oui
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistance aux huiles
Very good resistance to aircraft fluids

Ressources

Ressources

Documentation

xls — 0 B

Information de livraison

IDENTIFICATION
Color of core : Red, Blue
Color of Jacket : White
