NF F 55-625 (K25) mono-conducteur 1000V ou 1800V Cl5 CPR B2ca-s1a, d0, a1

Produits

NF F 55-625 (K25) 1800 V 1x16 B2ca-s1a, d0, a1

Réf. Nexans 10270837

  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 15,5 mm
  • Masse approximative: 351 kg/km

NF F 55-625 (K25) 1800 V 1x240 B2ca-s1a, d0, a1

Réf. Nexans 10270835

  • Section du conducteur: 240 mm²
  • Diamètre extérieur maxi: 34,0 mm
  • Masse approximative: 2715 kg/km

Description

Description

Normes

  • Normes internationales
    EN 50575; IEC 60228
  • Normes nationales
    NF F 55-625

Utilisation

Ces câbles sont destinés aux circuits fixes de puissance ou d'éclairage (100 V) et aux circuits de traction (1800 V) dans les tunnels, les stations et les gares de métro.

Comportement au feu

  • Non propagation de la flamme: Ces câbles sont conformes à la specification RATP K20
  • Non propagation de l'incendie: Ces câbles sont conformes à la spécification RATP K20
  • Faible fumée: Ces câbles sont conformes à la specification RATP K20
  • Sans Halogène: Ces câbles sont conformes à la spécification RATP K20
  • Faible Toxicité: Ces câbles sont conformes à la spécification RATP K20
  • Faible Corrosivité: Ces câbles sont conformes à la spécification RATP K20

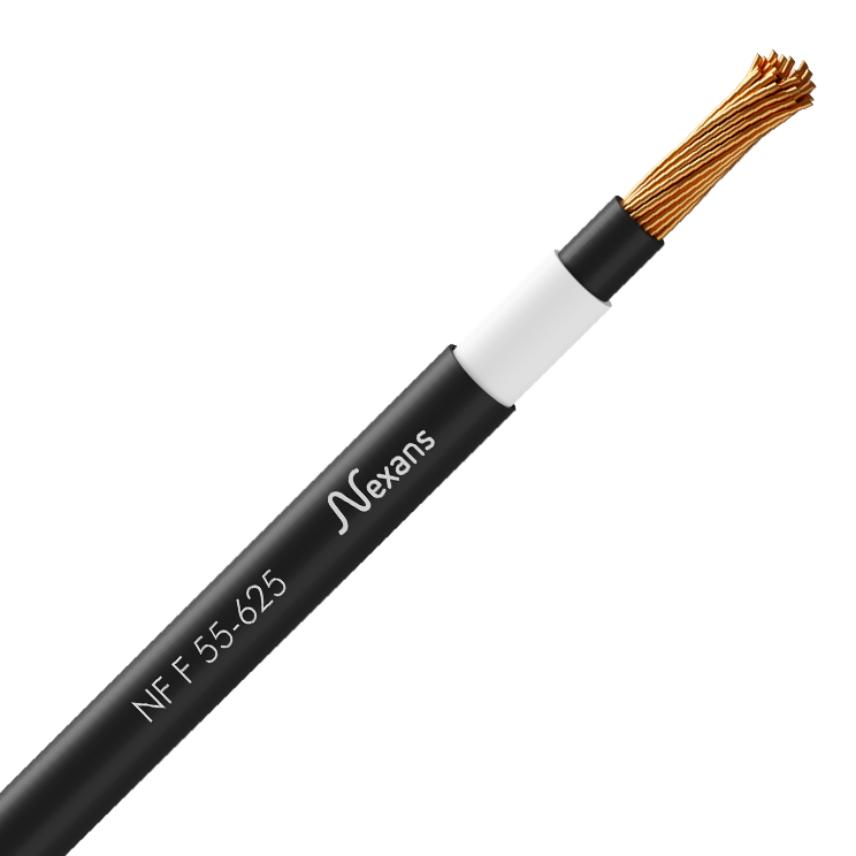

Construction

  • Ame : Cuivre nu, classe 5
  • Isolation : Polyéthylène réticulé (PR)
  • Gaine extérieure : Polyoléfine sans halogène, couleur : noir

Marquage

Câbles 1000 V : 1000 - Nbre de conducteurs & section - S - SH - NF F 55-625 - NEXANS 279 - SS - AA - B2ca-s1a, d0, a1 - N° de fabrication -  DoP:1000291-FRME + marquage métrique

Câbles 1800 V : 1800 - Nbre de conducteurs & section - S - SH - NF F 55-625 - NEXANS 279 - SS - AA - B2ca-s1a, d0, a1 - N° de fabrication -  DoP:1000291-FRME + marquage métrique

Repérage des conducteurs

Noir







Réaction au feu : B2ca-s1a, d0, a1



COMPLEMENT

Rayon de courbure

  • r = 8 x diamètre extérieur maximum

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Type de conducteur
Souple, classe 5
Isolation
PR (Polyethylène Réticulé)
Gaine extérieure
Polyoléfine sans halogène
Sans halogène
IEC 60754-1 & EN 60754-1
Conducteur vert/jaune
Non

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1-2 & EN 60332-1-2
Densité de fumée dégagée
IEC 61034-2 & EN 61034-2
Toxicité de la fumée
Faible
Corrosivité des fumées
IEC 60754-2 & EN 60754-2
Température maximale sur l'âme
90 °C
Température ambiante d'utilisation, plage
-20 - 60 °C
