NF F 55-625 (K25) multi-conducteurs 750V ou 1000V Cl1 ou Cl2 CPR B2ca-s1a, d0, a1

Produits

NF F 55-625 (K25) 750V 2x1,5 B2ca-s1a, d0, a1

Réf. Nexans 10275706

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 11,5 mm
  • Masse approximative: 164 kg/km

NF F 55-625 (K25) 750V 2x2.5 B2ca-s1a, d0, a1

Réf. Nexans 10270789

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 12,6 mm
  • Masse approximative: 210 kg/km

NF F 55-625 (K25) 750V 2x6 B2ca-s1a, d0, a1

Réf. Nexans 10275526

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 6 mm²
  • Diamètre extérieur maxi: 14,6 mm
  • Masse approximative: 313 kg/km

NF F 55-625 (K25) 750V 2x10 B2ca-s1a, d0, a1

Réf. Nexans 10270898

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 10 mm²
  • Diamètre extérieur maxi: 16,3 mm
  • Masse approximative: 435 kg/km

NF F 55-625 (K25) 750V 2x16 B2ca-s1a, d0, a1

Réf. Nexans 10270786

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 18,5 mm
  • Masse approximative: 593 kg/km

NF F 55-625 (K25) 750V 2x35 B2ca-s1a, d0, a1

Réf. Nexans 10275935

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 35 mm²
  • Diamètre extérieur maxi: 24,9 mm
  • Masse approximative: 1170 kg/km

NF F 55-625 (K25) 1000V 2x95 B2ca-s1a, d0, a1

Réf. Nexans 10270838

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 95 mm²
  • Diamètre extérieur maxi: 36,6 mm
  • Masse approximative: 2813 kg/km

NF F 55-625 (K25) 750V 2x50 B2ca-s1a, d0, a1

Réf. Nexans 10270785

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 50 mm²
  • Diamètre extérieur maxi: 28,8 mm
  • Masse approximative: 1577 kg/km

NF F 55-625 (K25) 750V 2x4 B2ca-s1a, d0, a1

Réf. Nexans 10270788

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 2
  • Section du conducteur: 4 mm²
  • Diamètre extérieur maxi: 13,7 mm
  • Masse approximative: 265 kg/km

NF F 55-625 (K25) 1000V 3G10 B2ca-s1a, d0, a1

Réf. Nexans 10270827

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 10 mm²
  • Diamètre extérieur maxi: 17,8 mm
  • Masse approximative: 546 kg/km

NF F 55-625 (K25) 1000V 3G16 B2ca-s1a, d0, a1

Réf. Nexans 10270828

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 20,3 mm
  • Masse approximative: 773 kg/km

NF F 55-625 (K25) 1000V 3G25 B2ca-s1a, d0, a1

Réf. Nexans 10270829

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 25 mm²
  • Diamètre extérieur maxi: 24,5 mm
  • Masse approximative: 1169 kg/km

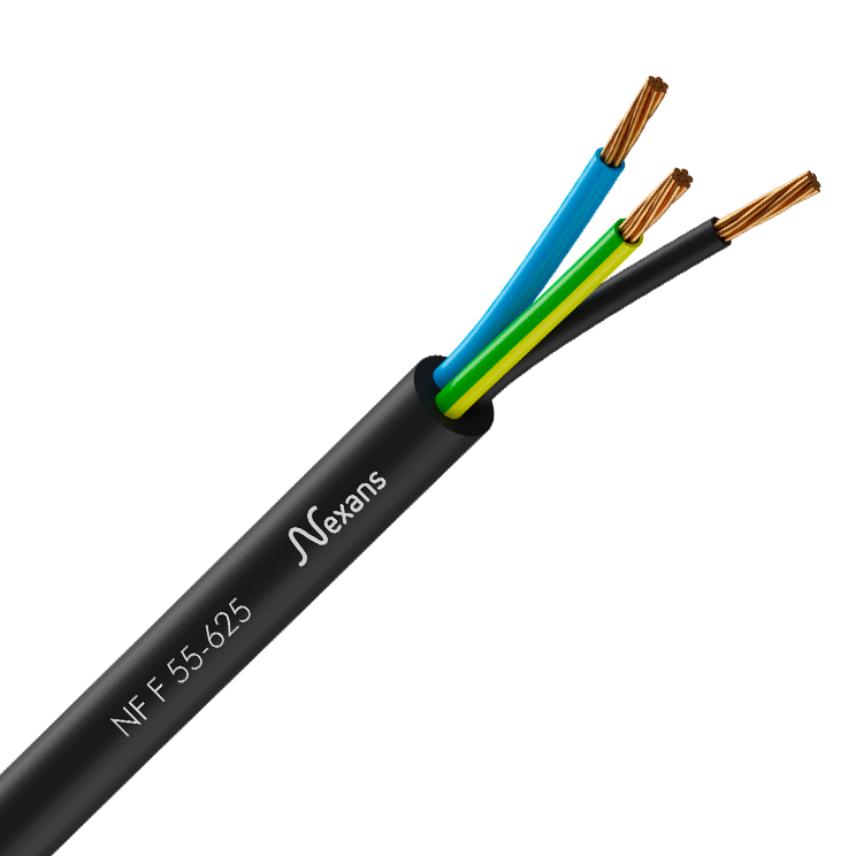

NF F 55-625 (K25) 750V 3G1,5 B2ca-s1a, d0, a1

Réf. Nexans 10270794 - Réf. pays 01273011

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 11,9 mm
  • Masse approximative: 184 kg/km

NF F 55-625 (K25) 750V 3G2,5 B2ca-s1a, d0, a1

Réf. Nexans 10270795 - Réf. pays 01273012

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 13,3 mm
  • Masse approximative: 240 kg/km

NF F 55-625 (K25) 750V 3G4 B2ca-s1a, d0, a1

Réf. Nexans 10270796

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 4 mm²
  • Diamètre extérieur maxi: 14,5 mm
  • Masse approximative: 309 kg/km

NF F 55-625 (K25) 750V 3G6 B2ca-s1a, d0, a1

Réf. Nexans 10270797

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 6 mm²
  • Diamètre extérieur maxi: 15,2 mm
  • Masse approximative: 373 kg/km

NF F 55-625 (K25) 750V 3G16 B2ca-s1a, d0, a1

Réf. Nexans 10273031

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 20,0 mm
  • Masse approximative: 755 kg/km

NF F 55-625 (K25) 1000V 3G35 B2ca-s1a, d0, a1

Réf. Nexans 10283507

  • Conditionnement: m (1000m)
  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 3
  • Section du conducteur: 35 mm²
  • Diamètre extérieur maxi: 27,3 mm
  • Masse approximative: 1529 kg/km

NF F 55-625 (K25) 750V 4x10 B2ca-s1a, d0, a1

Réf. Nexans 10270800

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 10 mm²
  • Diamètre extérieur maxi: 18,4 mm
  • Masse approximative: 652 kg/km

NF F 55-625 (K25) 750V 4x16 B2ca-s1a, d0, a1

Réf. Nexans 10270801

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 21,5 mm
  • Masse approximative: 934 kg/km

NF F 55-625 (K25) 750V 4x25 B2ca-s1a, d0, a1

Réf. Nexans 10270802

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 25 mm²
  • Diamètre extérieur maxi: 26,0 mm
  • Masse approximative: 1403 kg/km

NF F 55-625 (K25) 750V 4x35 B2ca-s1a, d0, a1

Réf. Nexans 10270803

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 35 mm²
  • Diamètre extérieur maxi: 28,8 mm
  • Masse approximative: 1850 kg/km

NF F 55-625 (K25) 1000V 4x50 B2ca-s1a, d0, a1

Réf. Nexans 10270831

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 50 mm²
  • Diamètre extérieur maxi: 33,6 mm
  • Masse approximative: 2512 kg/km

NF F 55-625 (K25) 1000V 4x95 B2ca-s1a, d0, a1

Réf. Nexans 10270832

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 95 mm²
  • Diamètre extérieur maxi: 42,9 mm
  • Masse approximative: 4606 kg/km

NF F 55-625 (K25) 1000V 4x185 B2ca-s1a, d0, a1

Réf. Nexans 10270833

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 185 mm²
  • Diamètre extérieur maxi: 59,0 mm
  • Masse approximative: 8781 kg/km

NF F 55-625 (K25) 1000V 4x240 B2ca-s1a, d0, a1

Réf. Nexans 10270834

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 240 mm²
  • Diamètre extérieur maxi: 66,0 mm
  • Masse approximative: 11338 kg/km

NF F 55-625 (K25) 1000V 3x50+35 B2ca-s1a, d0, a1

Réf. Nexans 10270830

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 4
  • Section du conducteur: 50 mm²
  • Diamètre extérieur maxi: 33,6 mm
  • Masse approximative: 2379 kg/km

NF F 55-625 (K25) 750V 4x1,5 B2ca-s1a, d0, a1

Réf. Nexans 10270790

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 12,7 mm
  • Masse approximative: 213 kg/km

NF F 55-625 (K25) 1000V 4x150 CPR B2ca-s1a, d0, a1

Réf. Nexans 10271988

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 150 mm²
  • Diamètre extérieur maxi: 52,3 mm
  • Masse approximative: 7072 kg/km

NF F 55-625 (K25) 1000V 4x70 CPR B2ca-s1a, d0, a1

Réf. Nexans 10271987

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 4
  • Section du conducteur: 70 mm²
  • Diamètre extérieur maxi: 38,5 mm
  • Masse approximative: 3480 kg/km

NF F 55-625 (K25) 750V 4G25 B2ca-s1a, d0, a1

Réf. Nexans

  • Conditionnement: m
  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 4
  • Section du conducteur: 25 mm²
  • Diamètre extérieur maxi: 26,0 mm
  • Masse approximative: 1400 kg/km

NF F 55-625 (K25) 750V 5G1,5 B2ca-s1a, d0, a1

Réf. Nexans 10270804 - Réf. pays 01273013

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 13,6 mm
  • Masse approximative: 250 kg/km

NF F 55-625 (K25) 750V 5G2,5 B2ca-s1a, d0, a1

Réf. Nexans 10270805 - Réf. pays 01273014

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 15,2 mm
  • Masse approximative: 329 kg/km

NF F 55-625 (K25) 750V 5G4 B2ca-s1a, d0, a1

Réf. Nexans 10270806

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 4 mm²
  • Diamètre extérieur maxi: 16,6 mm
  • Masse approximative: 434 kg/km

NF F 55-625 (K25) 750V 5G6 B2ca-s1a, d0, a1

Réf. Nexans 10270807

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 6 mm²
  • Diamètre extérieur maxi: 17,8 mm
  • Masse approximative: 538 kg/km

NF F 55-625 (K25) 750V 5G10 B2ca-s1a, d0, a1

Réf. Nexans 10270808

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 10 mm²
  • Diamètre extérieur maxi: 20,8 mm
  • Masse approximative: 782 kg/km

NF F 55-625 (K25) 750V 5G16 B2ca-s1a, d0, a1

Réf. Nexans 10270809

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 16 mm²
  • Diamètre extérieur maxi: 23,6 mm
  • Masse approximative: 1126 kg/km

NF F 55-625 (K25) 750V 5G25 B2ca-s1a, d0, a1

Réf. Nexans 10270810

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 25 mm²
  • Diamètre extérieur maxi: 28,2 mm
  • Masse approximative: 1703 kg/km

NF F 55-625 (K25) 750V 5G35 B2ca-s1a, d0, a1

Réf. Nexans 10270811

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 35 mm²
  • Diamètre extérieur maxi: 31,0 mm
  • Masse approximative: 2248 kg/km

NF F 55-625 (K25) 750V 5G50 B2ca-s1a, d0, a1

Réf. Nexans 10270799

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 50 mm²
  • Diamètre extérieur maxi: 35,5 mm
  • Masse approximative: 2986 kg/km

NF F 55-625 (K25) 750V 5G70 B2ca-s1a, d0, a1

Réf. Nexans

  • Conditionnement: m
  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 5
  • Section du conducteur: 70 mm²
  • Diamètre extérieur maxi: 41,6 mm
  • Masse approximative: 4240 kg/km

NF F 55-625 (K25) 750V 7G2,5 B2ca-s1a, d0, a1

Réf. Nexans 10270812

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 7
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 16,5 mm
  • Masse approximative: 397 kg/km

NF F 55-625 (K25) 750V 7x1.5 B2ca-s1a, d0, a1

Réf. Nexans 10277541

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 7
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 15,0 mm
  • Masse approximative: 310 kg/km

NF F 55-625 (K25) 750V 7G6 CPR B2ca-s1a, d0, a1

Réf. Nexans

  • Conditionnement: m
  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 7
  • Section du conducteur: 6 mm²
  • Diamètre extérieur maxi: 19,6 mm
  • Masse approximative: 691 kg/km

NF F 55-625 (K25) 750V 12G2.5 B2ca-s1a, d0, a1

Réf. Nexans 10270210

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 12
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 20,3 mm
  • Masse approximative: 603 kg/km

NF F 55-625 (K25) 750V 14x1,5 B2ca-s1a, d0, a1

Réf. Nexans 10270791

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 14
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 19,2 mm
  • Masse approximative: 515 kg/km

NF F 55-625 (K25) 750V 19x1,5 B2ca-s1a, d0, a1

Réf. Nexans 10270813

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 19
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 21,2 mm
  • Masse approximative: 644 kg/km

NF F 55-625 (K25) 750V 19x2,5 B2ca-s1a, d0, a1

Réf. Nexans 10276855

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 19
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 23,4 mm
  • Masse approximative: 854 kg/km

NF F 55-625 (K25) 750V 19G1,5 B2ca-s1a, d0, a1

Réf. Nexans 10277515

  • Conducteur vert/jaune: Oui
  • Nombre de conducteurs: 19
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 21,2 mm
  • Masse approximative: 645 kg/km

NF F 55-625 (K25) 750V 24x2.5 B2ca-s1a, d0, a1

Réf. Nexans 10273544

  • Conditionnement: Longueur à la coupe (m)
  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 24
  • Section du conducteur: 2,5 mm²
  • Diamètre extérieur maxi: 27,5 mm
  • Masse approximative: 1089 kg/km

NF F 55-625 (K25) 750V 24x1.5 B2ca-s1a, d0, a1

Réf. Nexans 10270792

  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 24
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 24,6 mm
  • Masse approximative: 810 kg/km

NF F 55-625 (K25) 750V 27x1.5 B2ca-s1a, d0, a1

Réf. Nexans 10277542

  • Conditionnement: Longueur à la coupe (m)
  • Conducteur vert/jaune: Non
  • Nombre de conducteurs: 27
  • Section du conducteur: 1,5 mm²
  • Diamètre extérieur maxi: 25,2 mm
  • Masse approximative: 881 kg/km

Description

Description

Normes

  • Normes internationales
    EN 50575; EN 60228
  • Normes nationales
    NF F 55-625

Utilisation

Ces câbles sont destinés aux circuits fixes de puissance ou d'éclairage dans les tunnels, les stations et les gares de métro.

Comportement au feu

  • Non Propagation de la flamme: Ces câbles sont conformes à la spécification RATP K20
  • Non Propagation de l'incendie: Ces câbles sont conformes à la spécification RATP K20
  • Faible Fumée: Ces câbles sont conformes à la spécification RATP K20
  • Sans Halogène: Ces câbles sont conformes à la spécification RATP K20
  • Faible Toxicité : Ces câbles sont conformes à la spécification RATP K20
  • Faible Corrosivité: Ces câbles sont conformes à la spécification RATP K20

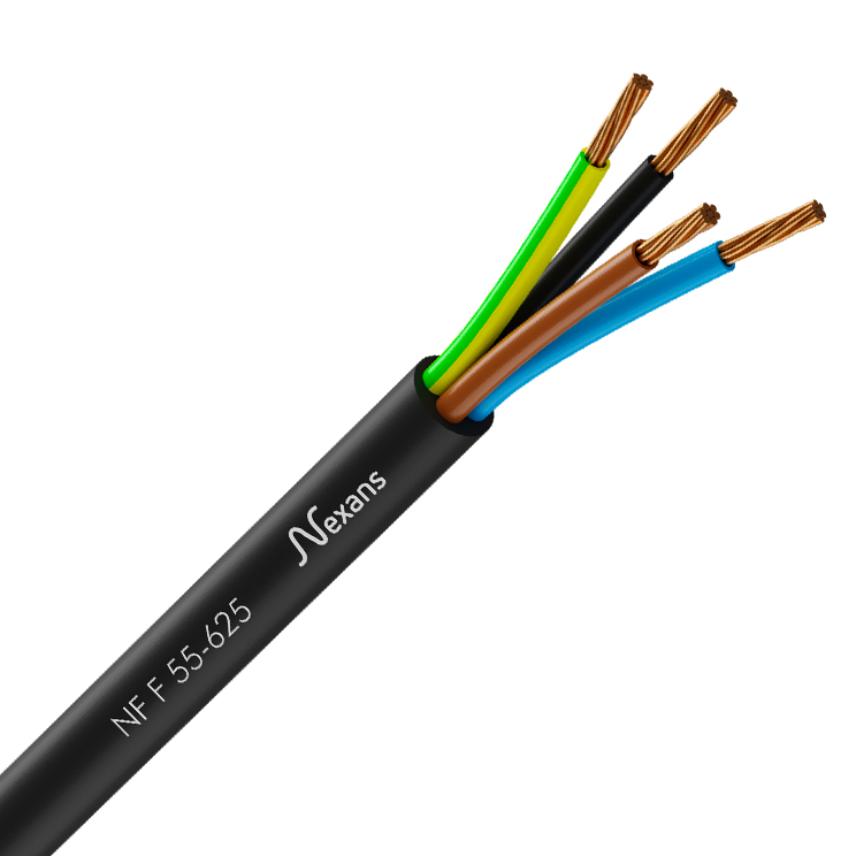

Construction

  • Ame : Cuivre nu, classe 1 ou classe 2
  • Isolation : Polyéthylène réticulé (PR)
  • Assemblage : Gaine d'assemblage formant bourrage
  • Gaine extérieure : Polyoléfine sans halogène, couleur noir

Marquage

Câbles 750 V : 750 - Nbre de conducteurs & section - SH - NF F 55-625 - NEXANS 279 - SS - AA - B2ca-s1a, d0, a1 N° de fabrication DoP:1000648-FRME + marquage métrique
Câbles 1000 V : 1000 - Nbre de conducteurs & section - SH - NF F 55-625 - NEXANS 279 - SS - AA - B2ca-s1a, d0, a1 N° de fabrication DoP:1000648-FRME + marquage métrique

Repérage des conducteurs

Conforme à la NF F 55625
2x : noir - bleu
3x : noir - bleu - brun
3G : noir - bleu -vert/jaune
4x : noir - bleu - brun - noir
4G : noir - bleu - brun - vert/jaune
5G : noir - bleu - brun - noir - vert/jaune
≥ à 7 conducteurs : noirs chiffrés avec ou sans vert/jaune







Réaction au feu : B2ca-s1a, d0, a1



COMPLEMENT

Rayon de courbure

r = 8 x diamètre extérieur maximum

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Type de conducteur
Câblé class 2
Nature de l'âme
Cuivre nu
Isolation
PR (Polyethylène Réticulé)
Gaine extérieure
Polyoléfine sans halogène
Sans halogène
IEC 60754-1 & EN 60754-1

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Non propagateur de la flamme
IEC 60332-1-2 & EN 60332-1-2
Densité de fumée dégagée
IEC 61034-2 & EN 61034-2
Toxicité de la fumée
Faible
Corrosivité des fumées
IEC 60754-2 & EN 60754-2
Température maximale sur l'âme
90 °C
Température ambiante d'utilisation, plage
-20 - 60 °C

Ressources

Ressources

Contactez-nous

Sujets sur lesquels vous souhaitez obtenir plus d'informations :

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer

Contactez-nous

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer
