Câble H07RN-F : usages, avantages et critères de choix

Le câble H07RN-F est une solution de référence pour les installations électriques soumises à des contraintes mécaniques, climatiques ou chimiques. Grâce à sa souplesse, sa gaine caoutchouc et sa résistance aux conditions exigeantes, il est utilisé dans de nombreux environnements professionnels : industrie, chantiers, ports, installations temporaires, événements extérieurs, groupes électrogènes ou raccordements de machines.

Mais chaque contexte d’utilisation présente ses propres contraintes. Avant de choisir un câble H07RN-F, plusieurs critères doivent être pris en compte : type d’installation, environnement, température, section du conducteur, tension de service, résistance mécanique, marquage et conditions de pose.

Cet article présente les principaux usages du câble H07RN-F et les points à vérifier pour sélectionner une solution adaptée à vos installations.

Qu’est-ce qu’un câble H07RN-F ?

Un câble H07RN-F est un câble souple conçu pour des installations mobiles ou fixes. Il associe généralement une isolation caoutchouc de type EPR et une gaine extérieure en caoutchouc, ce qui lui permet de répondre à des environnements plus contraignants qu’un câble standard.

Le marquage H07RN-F apporte plusieurs indications :

• H : câble harmonisé selon les normes européennes ;
• 07 : tension assignée 450/750 V ;
• R : isolation en caoutchouc ;
• N : gaine en polychloroprène ou matériau équivalent ;
• F : conducteur souple.

Cette construction permet d’obtenir un câble adapté aux installations nécessitant à la fois flexibilité, résistance mécanique et tenue aux environnements difficiles.

À quels usages le câble H07RN-F est-il destiné ?

Le câble H07RN-F est utilisé dans des environnements très variés, dès lors que le câble peut être manipulé, exposé, déplacé ou soumis à des contraintes répétées.

Installations industrielles

Dans l’industrie, les câbles peuvent être exposés aux vibrations, aux mouvements, aux huiles ou à certains produits chimiques. Le câble H07RN-F est donc adapté pour des usages comme :

• l’alimentation de machines ;
• les connexions de moteurs ;
• les équipements mobiles ;
• les ateliers ;
• les environnements soumis à des contraintes mécaniques.

Chantiers et installations temporaires

Sur chantier, les câbles peuvent être posés au sol, déplacés, soumis à l’humidité, aux passages fréquents ou à des conditions extérieures variables. Le câble H07RN-F constitue une solution pertinente pour :

• les alimentations provisoires ;
• les installations temporaires ;
• les équipements mobiles ;
• les zones extérieures ;
• les raccordements soumis à des manipulations fréquentes.

Événementiel, festivals et concerts

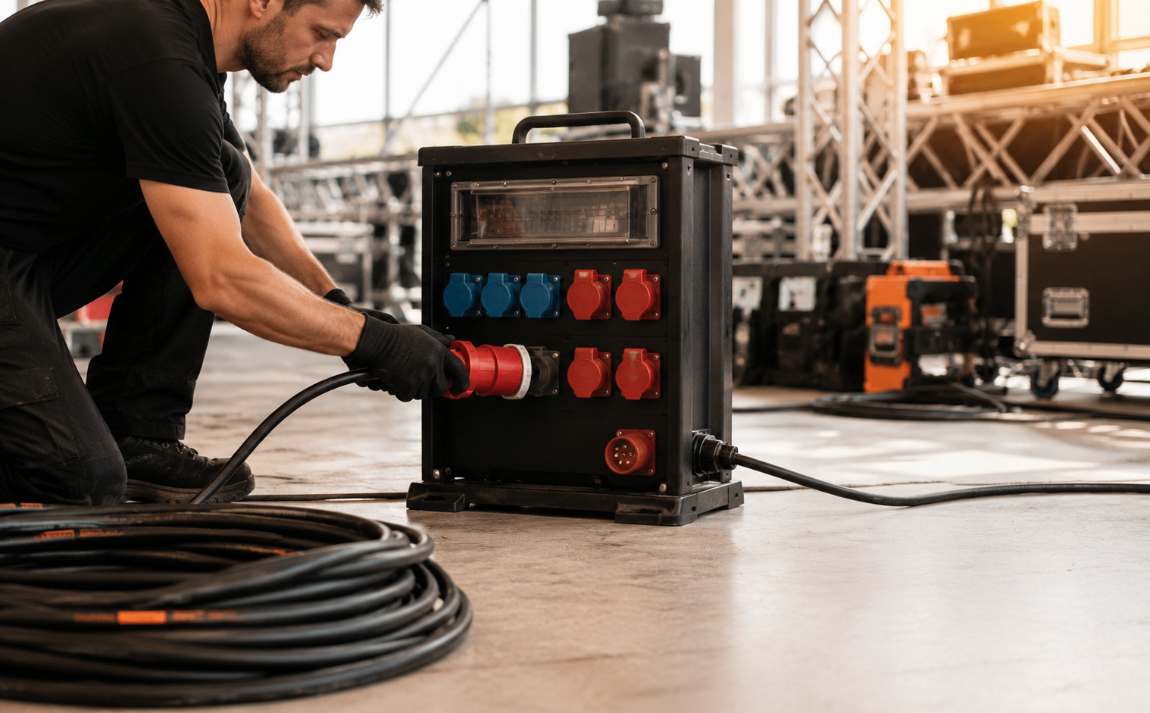

Dans l’événementiel, les installations électriques sont souvent temporaires et exposées à des conditions réelles difficiles : montage rapide, démontage, stockage, sols humides, boue, passages répétés, raccordement de tableaux ou groupes électrogènes.

Le câble H07RN-F est donc adapté aux environnements comme :

• festivals ;
• concerts ;
• salons professionnels ;
• événements sportifs ;
• manifestations extérieures ;
• scènes temporaires ;
• distribution électrique événementielle.

Dans ces situations, le câble n’est pas un simple accessoire. Il participe à la fiabilité de l’installation électrique et à la continuité de l’événement.

Groupes électrogènes et énergie temporaire

Le câble H07RN-F est également utilisé pour des raccordements liés à l’énergie temporaire, notamment lorsque les installations doivent rester fiables en extérieur ou dans des environnements mobiles.

Il peut être utilisé pour :

• groupes électrogènes ;
• armoires de distribution temporaire ;
• installations de secours ;
• alimentation d’équipements mobiles ;
• événements nécessitant une puissance temporaire.

Quels sont les principaux avantages d’un câble H07RN-F ?

1. Une grande souplesse

La souplesse est l’un des premiers avantages du câble H07RN-F. Elle facilite la manipulation, le déroulage, le raccordement et la pose, notamment dans les environnements exigus ou les installations temporaires.

Cette flexibilité est particulièrement utile lorsque le câble doit être déplacé, enroulé, déroulé ou réutilisé régulièrement.

2. Une résistance mécanique adaptée aux usages intensifs

Le câble H07RN-F est conçu pour résister à des contraintes mécaniques importantes : chocs, écrasements, manipulations répétées, vibrations ou passages ponctuels.

Cette résistance en fait une solution adaptée aux environnements professionnels où le câble est exposé à des sollicitations fréquentes.

3. Une utilisation possible en intérieur comme en extérieur

Selon les conditions d’installation, le câble H07RN-F peut être utilisé à l’intérieur comme à l’extérieur. Il est particulièrement pertinent dans les environnements où le câble peut être exposé à l’humidité, aux variations de température ou aux contraintes de terrain.

4. Une bonne résistance aux huiles et produits chimiques

Certains environnements industriels, chantiers ou installations temporaires peuvent présenter une exposition accidentelle à des huiles ou à des produits chimiques. Le câble H07RN-F est conçu pour répondre à ce type de contrainte.

5. Une solution adaptée aux installations mobiles et fixes protégées

Le câble H07RN-F peut être utilisé en installation mobile avec une tension de service de 450/750 V. Il peut également être utilisé en installation fixe protégée jusqu’à 0,6/1 kV, selon les conditions prévues par la fiche technique.

Quels critères vérifier avant de choisir un câble H07RN-F ?

Le type d’installation

Le premier critère à vérifier est le type d’installation : mobile, temporaire, fixe protégée, extérieure ou intérieure.

Un câble destiné à être régulièrement manipulé ne sera pas soumis aux mêmes contraintes qu’un câble posé de manière fixe. Les conditions d’utilisation doivent donc être clairement identifiées avant le choix de la référence.

L’environnement d’utilisation

Le choix du câble doit tenir compte de l’environnement :

• intérieur ou extérieur ;
• présence d’humidité ;
• exposition aux huiles ou produits chimiques ;
• contraintes mécaniques ;
• vibrations ;
• passages répétés ;
• installation temporaire ou durable.

Plus l’environnement est contraignant, plus le choix d’un câble robuste et adapté devient essentiel.

La section du conducteur

La section doit être choisie en fonction de l’intensité, de la longueur, de la chute de tension acceptable et des conditions d’installation. Une section inadaptée peut entraîner des pertes de performance ou un échauffement excessif.

Pour les installations événementielles ou les raccordements de groupes électrogènes, les sections peuvent varier fortement selon la puissance nécessaire.

La température d’utilisation

La température maximale sur l’âme peut atteindre 90 °C, avec une température maximale en court-circuit de 250 °C. La température ambiante d’utilisation dépend des références et des conditions d’installation.

Ce point est essentiel pour les environnements soumis à des variations de température ou à des contraintes thermiques.

La tension de service

La tension de service est généralement de 450/750 V en usage mobile et de 0,6/1 kV en installation fixe protégée.

Ce critère doit être vérifié selon le type d’installation et l’application visée.

Le rayon de courbure

Le respect du rayon de courbure minimum est indispensable pour préserver les performances du câble.

Pour un câble H07RN-F, le rayon de courbure recommandé varie selon l’usage :

• en dynamique : 6 à 8 fois le diamètre extérieur du câble ;
• en statique, diamètre extérieur ≤ 12 mm : 3 fois le diamètre extérieur ;
• en statique, diamètre extérieur > 12 mm : 4 fois le diamètre extérieur.

Le marquage

Un marquage clair permet d’identifier rapidement la section et les caractéristiques du câble. Le marquage métrique facilite également la gestion des longueurs, en permettant de dérouler uniquement la quantité nécessaire.

Sur chantier, en atelier ou en événementiel, ce repère peut représenter un gain de temps important.

H07RN-F Titanex® : une solution Nexans pour les environnements exigeants

La gamme H07RN-F Titanex® de Nexans propose des câbles souples avec gaine élastomère, conçus pour répondre aux exigences des installations intérieures et extérieures, même en environnements contraignants.

H07RN-F Titanex® se distingue notamment par :

• sa très grande souplesse ;
• sa très grande résistance à l’écrasement ;
• sa bonne résistance aux huiles, produits chimiques et vibrations ;
• son marquage durable ;
• son marquage métrique ;
• son adaptation aux installations mobiles ou fixes protégées ;
• sa fabrication en France selon les références concernées.

Depuis plus de 50 ans, H07RN-F Titanex® accompagne les professionnels dans des environnements variés : usines, chantiers, ports, machines, groupes électrogènes, événements extérieurs, festivals ou concerts.
