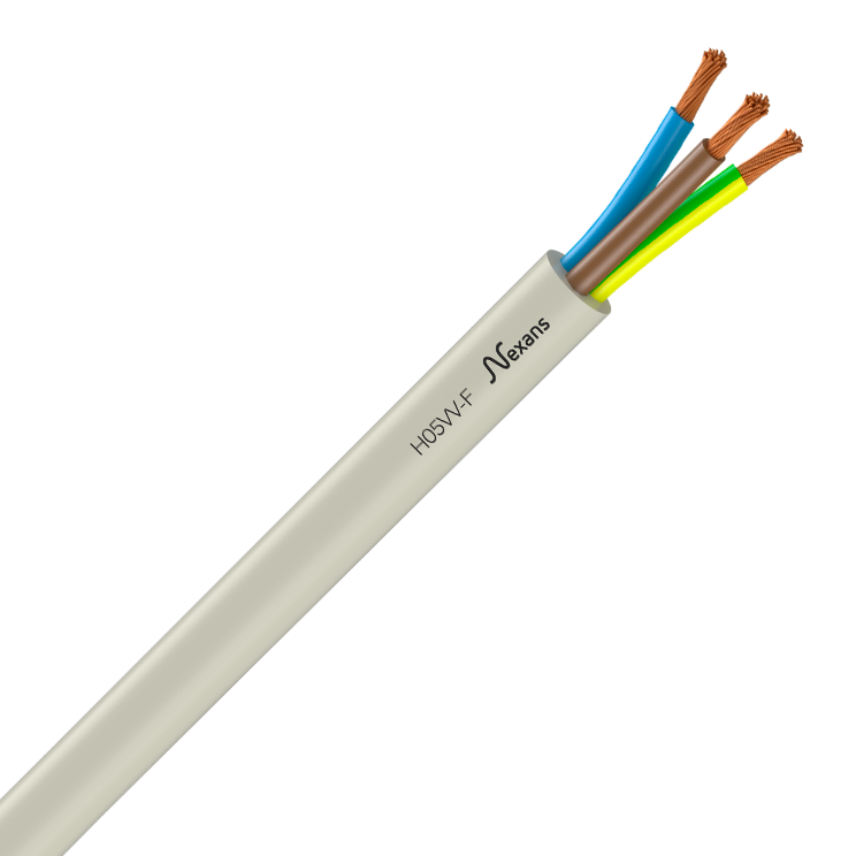

Nexans H05VV-F 3G1,5 BLANC C15m

Description

Description

Normes

  • Normes internationales
    EN 50525-2-11; HD 21.5; IEC 60227-53
  • Normes nationales
    NF C32-201/5

Application

H05VV-F cables are designed for households. They can only be used for heating and cooking appliances if there is no risk of radiations or contact with hot parts.

Installation

Open air.



Marking

n (x or G) s mm² S.Y + USE HAR H05VV-F N° Usine

  • n = number of cores
  • s = section in mm²
  • G = with Green-Yellow
  • x = without Green-Yellow

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Conducteur vert/jaune
Oui
Couleur de la gaine
Blanc
Avec neutre de section réduite
Non
Flexibilité de l'âme
Souple classe 5
Forme de l'âme
Circulaire
Gaine extérieure
PVC
Isolation
PVC
Nature de l'âme
Cuivre nu
Sans plomb
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur
1,5 mm²
Nombre de conducteurs
3
Diamètre extérieur maxi
- mm
Masse approximative
- kg/km
Section du conducteur neutre
- mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
300 / 500 V
Chute de tension en monophasé
- V/A.km
Intensité admissible à l air libre
- A

Caractéristiques mécaniques

Caractéristiques mécaniques

Résistance mécanique aux chocs
Faible
Flexibilité du câble
Souple

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température maximale sur l'âme
70 °C
Conditionnement
Couronne
Longueur
15 m
Température maximale sur l'âme en court circuit
150 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Non propagateur de la flamme
C2, NF C 32-070
Résistance aux intempéries
AN1
Résistance chimique
Accidentelle
Etanchéité
AD2
Rayon de courbure minimum en utilisation statique
- mm

Ressources

Ressources

Documentation

Déclaration de performance

  • Déclaration de performance n° : 1000138-FRLV
  • Date de certification : 22/10/2018
  • AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
  • Organisme notifié : 1812
  • Performance déclarée : Eca
