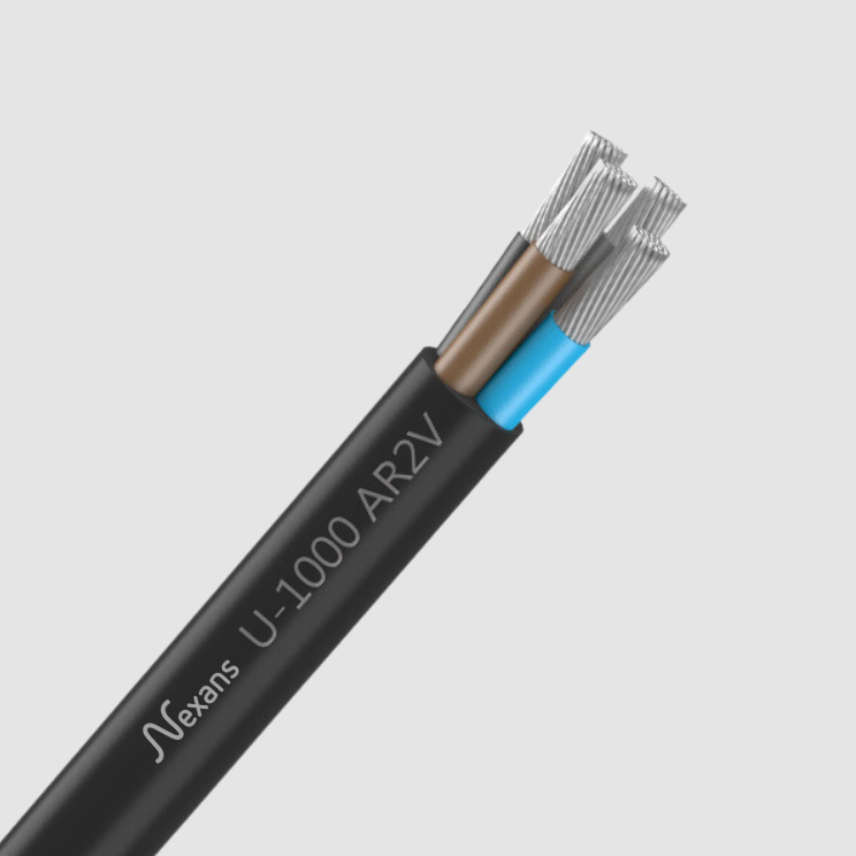

Nexans U-1000 AR2V 4x25

Description

Description

Normes

  • Normes internationales
    IEC 60228; IEC 60502-1
  • Normes nationales
    XP C 32-321

Utilisation

Les câbles industriels rigides Aluminium non armés Nexans U-1000 AR2V peuvent être utilisés dans toutes les installations de transport d'énergie basse tension. Ces produits peuvent compléter notre gamme dédiée aux applications photovoltaiques (Nexans KEYLIOS®).

Notre gamme propose également Nexans TWISTAL®, la version monoconducteurs torsadés, du 35 au 300mm², spécialement conçue afin de réaliser les liaisons triphasées avec neutre. Nexans TWISTAL® vous simplifie la vie et offre de nombreux avantages par rapport aux solutions classiques monoconducteurs et muticonducteurs :

  • Chaque conducteur est repéré à l'aide d'un liseré de couleur
  • La torsade réduit le nombre de tourets manipulés, ainsi que le nombre de tirage.
  • Cette solution peut permettre de réduire la section des câbles utilisés (mise en parallèle des circuits)
  • Enfin TWISTAL® est plus flexible et plus léger qu'un multiconducteur U-1000 AR2V, permettant ainsi d'accroître confort et gain de temps.



Pose

Ces câbles peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois. Ces câbles peuvent être enterrés ; une protection mécanique indépendante, contre le choc des outils métalliques à main, doit être prévue. Cette condition ne supprime pas la nécessité de placer les câbles entre deux couches de sâble ou de terre meuble de 10cm d'épaisseur (cf. NF C 15-100 et UTE C 15-520).
Pour vous aider dans votre dimensionnement et connaitre les différents modes de pose, consultez notre cahier technique en bas de page.


Construction

  • Conducteur: aluminium de forme circulaire câblé classe 2
  • Isolation: Polyéthylène réticulé
  • Assemblage (pour les multiconducteurs): avec bourrage non hygroscopique
  • Gaine extérieure: PVC sans plomb de couleur noire

MARQUAGE

Marquage

N (x ou G) S mm² U-1000 AR2V NF - USE N° Usine S.Y + Sans Pb

  • N = nombre de conducteurs
  • S = section en mm²
  • G = avec Vert/Jaune
  • x = sans Vert/Jaune

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Aluminium
Flexibilité de l'âme
Câblée classe 2
Avec neutre de section réduite
Non
Isolation
XLPE (chemical)
Conducteur vert/jaune
Non
Gaine extérieure
PVC
Couleur de la gaine
Noir
Sans plomb
Oui
Assemblage
Multiconducteurs
Forme de l'âme
Circulaire
Pouvoir calorifique supérieur
- MJ/km

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de conducteurs
4
Section du conducteur
25 mm²
Diamètre extérieur maxi
25,5 mm
Masse approximative
713 kg/km
Section du conducteur neutre
- mm²

Caractéristiques électriques

Caractéristiques électriques

Chute de tension en monophasé
- V/A.km
Chute de tension en tri-phasé
2,21 V/A.km
Intensité admissible enterré
111 A
Intensité admissible à l air libre
97 A
Résistance ohmique max. du conducteur à 20°C
1,2 Ohm/km
Tension de service nominale Uo/U (Um)
0.6/ 1 (1.2) kV

Caractéristiques mécaniques

Caractéristiques mécaniques

Flexibilité du câble
Rigide
Résistance mécanique aux chocs
Bonne

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température maximale sur l'âme
90 °C
Température maximale sur l'âme en court circuit
250 °C
Température ambiante d'utilisation, plage
-25 ... 60 °C
Résistance aux intempéries
AN3
Résistance chimique
Accidentelle
Non propagateur de la flamme
C2, NF C 32-070
Etanchéité
AD7
Conditionnement
A la coupe
Rayon de courbure minimum en utilisation statique
153 mm

Ressources

Ressources

Documentation

Déclaration de performance

  • Déclaration de performance n° : 1000279-FRJE
  • Date de certification : 29/11/2016
  • AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
  • Organisme notifié : NB 1812
  • Performance déclarée : Eca
