NEXANS Cca FR-N1X1G1-AR 4x1x25 IRVE

Description

Description

Normes

  • Normes nationales
    NF C32-323

Application

La  solution  NEXANS RESEAU VE  offre plusieurs avantages par  rapport au câblage individuel de chaque borne :

  • modularité et évolutivité de l'installation,
  • gain de place dans le TGBT, dans  les  chemins  de  câbles, les carottages
  • gain  économique, avec longueur de câbles nécessaire réduite et facilité de maintenance

Les câbles Nexans répondent aux exigences du règlement sur les produits de construction "CPR (EU) N° 305/2011" avec une classe de performance au feu améliorées : Cca-s1,d1,a1.

Ils sont non propagateurs de l'incendie, à faible émission de fumée non acide ni corrosive.

Construction

La solution NEXANS RESEAU VE est composée de:

  • un câble principal dit "Artère" (torsade trois phases + neutre) posé en chemin de câble ou fixé aux parois pour distribution en artère ou à proximité des bornes
  • des dérivations (torsades une / trois phases + neutre) pour raccorder, simultanément ou ultérieurement, les bornes de recharge a "l'Artère" par des connecteurs dédiés.
1.Conducteur

toron, rond, aluminium compacté - classe 2 selon IEC 60228

2.Isolation

composé XLPE extrudé - type X1 couleur : noire

3.Gaine extérieure

composé HFFR extrudé - type G1 couleur : noire

Les câbles Nexans (principal "Artère" et dérivé) ont été développés conjointement avec les connecteurs à perforation d'isolant de la société Michaud.

Solution complète pour IRVE

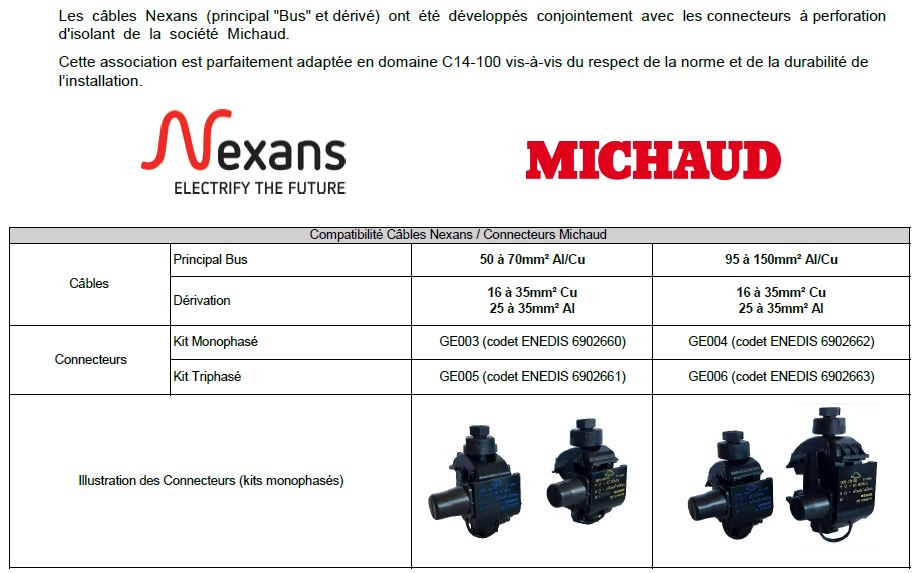

Les câbles Nexans (principal "Bus" et dérivé) ont été développés conjointement avec les connecteurs à perforation d'isolant de la société Michaud.
Cette association est parfaitement adaptée en domaine C14-100 vis-à-vis du respect de la norme et de la durabilité de l’installation.

Avertissement

La gamme présentée est susceptible de satisfaire à la majorité des cas d’usage des domaines couverts par les IRVE.

Il appartiendra à l’utilisateur de sélectionner les produits en fonction des spécificités desdits domaines d’application (NF C14-100 et NF C15-100)

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Aluminium
Forme de l'âme
Ronde, câblée et compacte
Flexibilité de l'âme
Classe 2 suivant IEC 60228
Avec neutre de section réduite
Non
Type de neutre
Aluminium - Classe 2 suivant IEC 60228
Isolation
Mélange réticulé
Couleur d'isolation
Noir
Gaine extérieure
Mélange thermoplastique sans halogène, à faible dégagement de fumée
Couleur de la gaine
Noir

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section de l'âme
25 mm²
Nombre de phases
3
Diamètre de l'âme
6 mm
Epaisseur moyenne de l'isolant (mm)
0,9 mm
Epaisseur de la gaine
1,4 mm
Diamètre nominal sur conducteur de phase
11,6 mm
Section du conducteur neutre
25 mm²
Neutral Conductor Diameter
6 mm
Diamètre nominal apparent
29,4 mm
Insulation thickness of neutral conductor
0,90 mm
Masse approximative
740 kg/km
Sheath thickness of the neutral conductor
1,40 mm

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
0.6/ 1 (1.2) kV

Ressources

Ressources

Documentation

Dimensional data pdf — 117.2 kB
Leaflet IRVE pdf — 2.8 MB

Information de livraison

Marquage

  • phase 1 "L1 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"
  • phase 2 "L2 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"
  • phase 3 "L3 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot >< Année >"
  • neutre "N NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"

Déclaration de performance

  • Déclaration de performance n° : 1001085-ITBP
  • Date de certification : 07/06/2022
  • AVCP (Évaluation et Vérification de la Constance des Performances) : System 1+
  • Organisme notifié : 0051
  • Performance déclarée : Cca-s1,d1,a1
