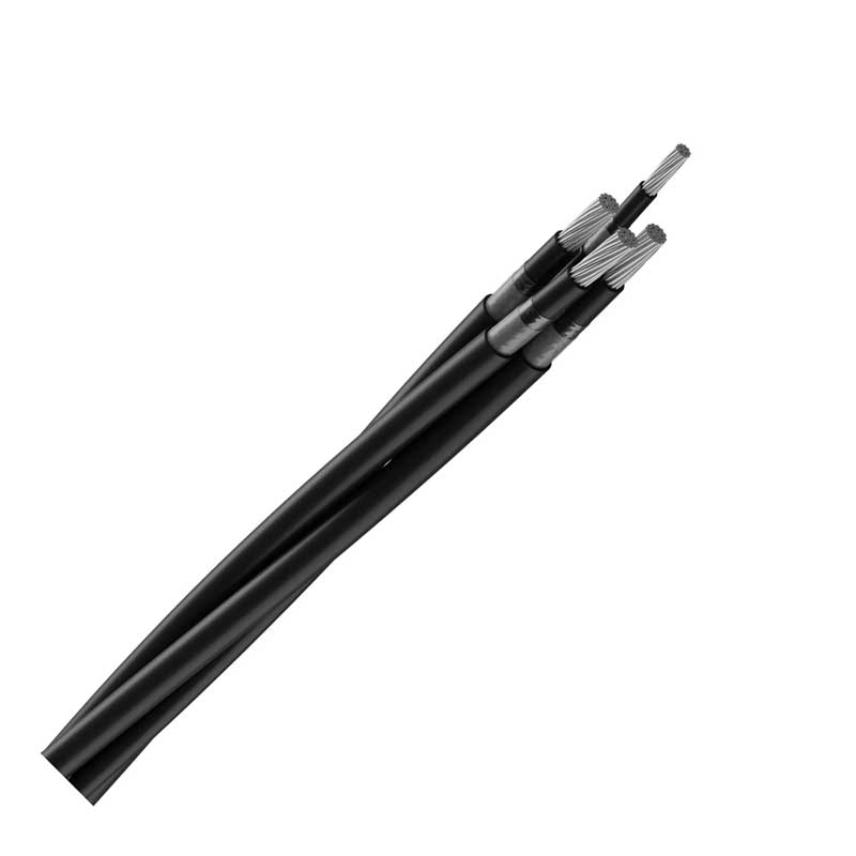

NEXANS Cca FR-N1X1G1-AR 3x1x70+50 IRVE
NEXANS Cca FR-N1X1G1-AR 3x1x70+50 IRVE
NEXANS Cca - FR-N1X1G1-AR 0,6/1kV IRVE. La solution NEXANS RESEAU VE (Véhicule Electrique) a été spécialement conçue pour l’alimentation des Infrastructures de Recharge de Véhicule Electrique (IRVE) en parking couvert. Son design permet un raccordement rapide des stations de recharge par dérivations.
Les câbles Nexans IRVE garantissent une réduction des émissions de gaz à effet de serre par rapport à des câbles standards.
Ils s’appuient sur l’utilisation garantie de 100% d’aluminium bas carbone ainsi que sur l’emploi d'énergies renouvelables ou décarbonées lors de leur production.
- Réf. Nexans : 10286657
Description
Description
Normes
-
Normes nationalesNF C32-323
Application
La solution NEXANS RESEAU VE offre plusieurs avantages par rapport au câblage individuel de chaque borne :
- modularité et évolutivité de l'installation,
- gain de place dans le TGBT, dans les chemins de câbles, les carottages
- gain économique, avec longueur de câbles nécessaire réduite et facilité de maintenance
Les câbles Nexans répondent aux exigences du règlement sur les produits de construction "CPR (EU) N° 305/2011" avec une classe de performance au feu améliorées : Cca-s1,d1,a1.
Ils sont non propagateurs de l'incendie, à faible émission de fumée non acide ni corrosive.
Construction

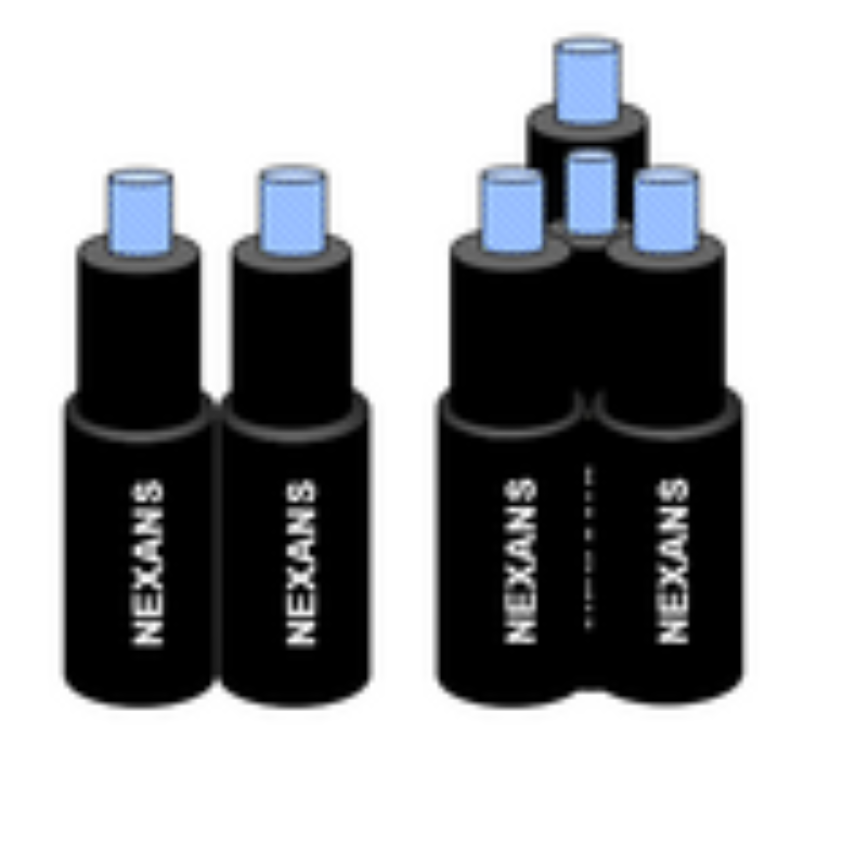

La solution NEXANS RESEAU VE est composée de:
- un câble principal dit "Artère" (torsade trois phases + neutre) posé en chemin de câble ou fixé aux parois pour distribution en artère ou à proximité des bornes
- des dérivations (torsades une / trois phases + neutre) pour raccorder, simultanément ou ultérieurement, les bornes de recharge a "l'Artère" par des connecteurs dédiés.
toron, rond, aluminium compacté - classe 2 selon IEC 60228
composé XLPE extrudé - type X1 couleur : noire
composé HFFR extrudé - type G1 couleur : noire
Les câbles Nexans (principal "Artère" et dérivé) ont été développés conjointement avec les connecteurs à perforation d'isolant de la société Michaud.
Solution complète pour IRVE
Les câbles Nexans (principal "Bus" et dérivé) ont été développés conjointement avec les connecteurs à perforation d'isolant de la société Michaud.
Cette association est parfaitement adaptée en domaine C14-100 vis-à-vis du respect de la norme et de la durabilité de l’installation.
Avertissement
La gamme présentée est susceptible de satisfaire à la majorité des cas d’usage des domaines couverts par les IRVE.
Il appartiendra à l’utilisateur de sélectionner les produits en fonction des spécificités desdits domaines d’application (NF C14-100 et NF C15-100)
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Caractéristiques électriques
Caractéristiques électriques
Ressources
Ressources
Documentation
Information de livraison
Marquage
- phase 1 "L1 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"
- phase 2 "L2 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"
- phase 3 "L3 NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot >< Année >"
- neutre "N NEXANS B25064 IRVE Cca s1 d1 a1 FR-N1 X1XG1-AR 1xS NF USE < Lot > < Année >"
Déclaration de performance
- Déclaration de performance n° : 1001085-ITBP
- Date de certification : 07/06/2022
- AVCP (Évaluation et Vérification de la Constance des Performances) : System 1+
- Organisme notifié : 0051
- Performance déclarée : Cca-s1,d1,a1
