J3UP-Compacte-RF-RSM-24-50/240 Al/Cu

Description

Description

Normes

  • Normes internationales
    HD 629.1 S3
  • Normes nationales
    NF C 33-050

Points clés & avantages

Un concentré de fiablité et d'innovation !  La J3UP Compacte combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.

RF : EPDM Rétractable à Froid, qui a fait ses preuves en matière d'endurance, et de fiabilité.

RSM : Raccords à Serrage Mécanique

DE: Double étanchéité, ajout d'étanchéités supplémentaires au niveau de l'écran et de l'âme en option.

Sa construction innovante permet l'installation dans des environnements complexes (en courbe, étroits, avec du relief, etc...), tout en garantissant une robustesse d'utilisation.

De plus, la J3UP Compacte intègre une nouvelle combinaison de mastics lui conférant une meilleure longévité. Une autre combinaison de mastics a également permis le développement d'une deuxième version de la jonction compacte à l'étanchéité renforcée : la J3UP RF DE RSM (jonction double étanchéité).

Application

La J3UP Compacte est prévue pour raccorder des câbles à isolant synthétique de tension maximale 12/20(24) kV conformes aux normes NF C33-226,
NF/UTE C33-223 et NF C33-220
de section 50 à 240 mm² aluminium et cuivre.

Détails

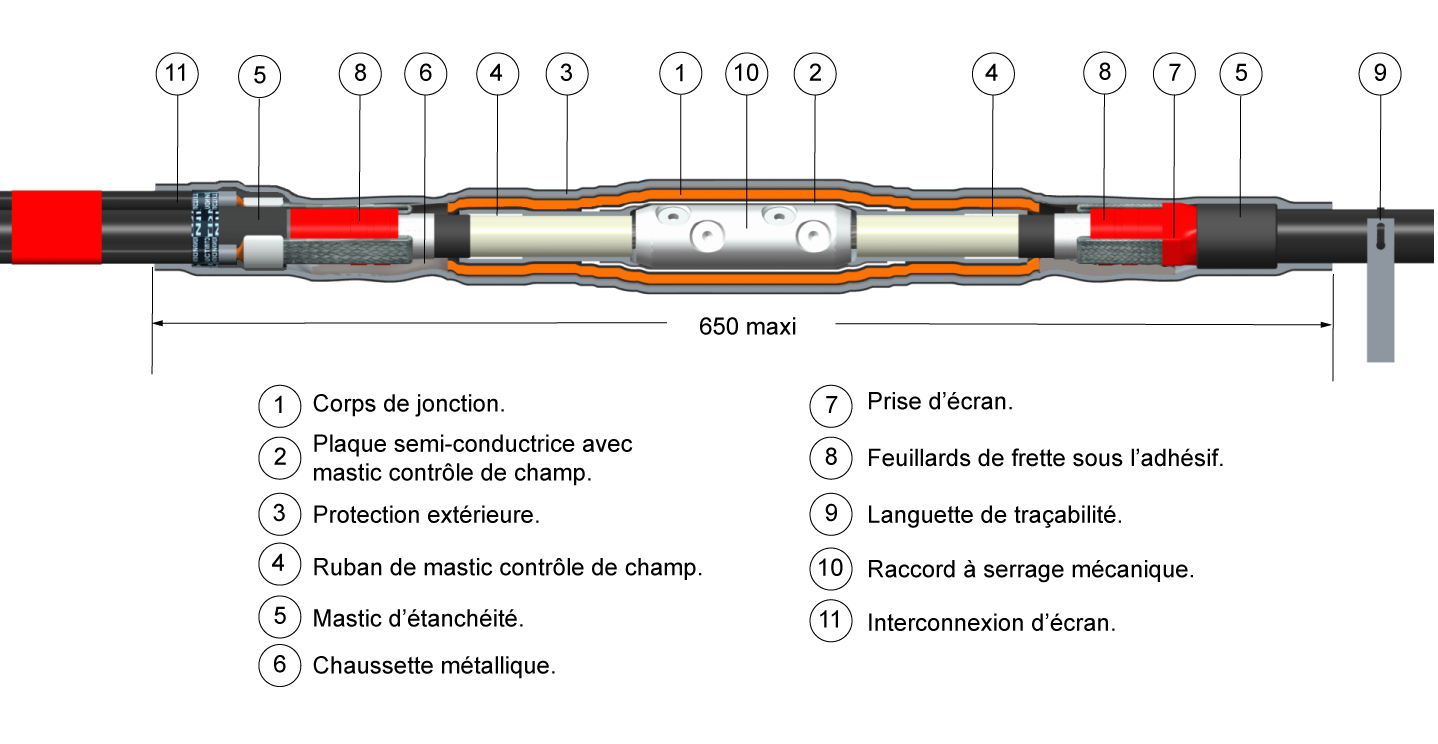

Chaque kit J3UP Compacte RF RSM 24 50/240 Al/Cu est composé de :

- 3 ensembles rétractables à froid, sur nouveau tube support, avec chaussette métallique.

- 3 raccords à serrage mécanique.

- 1 système d'interconnexion d'écran.

- 1 notice d'installation

Installation

Ces jonctions peuvent être posées en pleine terre ou à l'air libre. Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage ou d'enrubannage, la mise en oeuvre se fait par extraction des tubes supports. Les jonctions peuvent être mises sous tension immédiatement après leur raccordement.

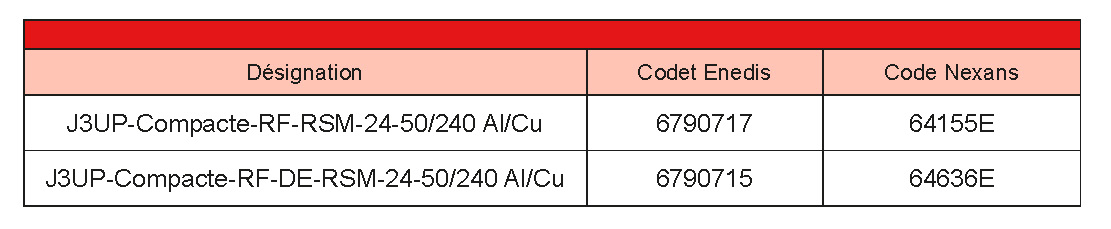

Références disponibles

Détails

Characteristics

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre ou Aluminium
Technologie
Rétractable à froid

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre extérieur maxi
52,0 mm
Diamètre sur isolation, plage
23,0 - 42,0 mm
Section du conducteur, plage
50 - 240 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante lors de l'installation, plage
0 - 40 °C
