JTMP-RF-RSM-24-95/240 Al/Cu

Description

Description

Normes

  • Normes internationales
    CENELEC HD 629.1; CENELEC HD 629.2
  • Normes nationales
    NF C 33-050

Points clés et Avantages

La JTMP RF RSM combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.

  • RF: Rétractable à Froid qui a fait ses preuves en matière d'endurance, et de fiabilité.

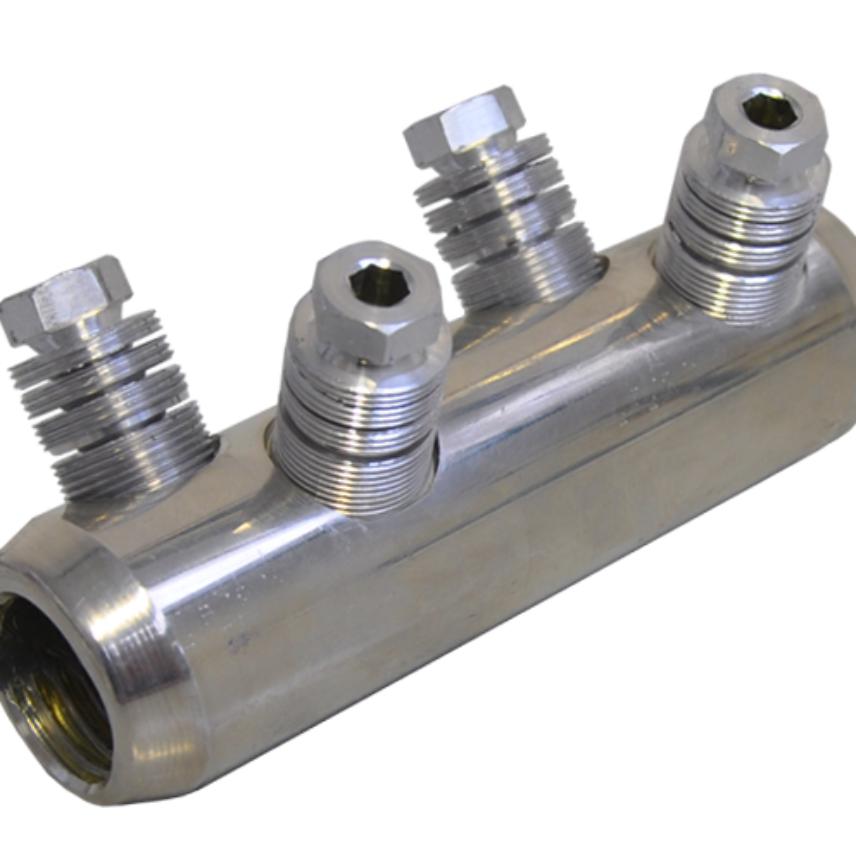

  • RSM: Raccords à Serrage Mécanique:
    • multisection: du 95mm² au 240mm².
    • compatible avec âmes aluminium et cuivre.
    • compatible avec jonctions de câbles à isolation papier imprégné et câbles à isolant synthétique.
    • compatible âmes rondes et sectorales sans mise au rond.
    • équipés de vis autocassantes pour un serrage au couple réussi.
    • sans outillage spécifique

Application

La JTMP RF RSM est installée sur les réseaux d'énergie moyenne tension (HTA) enfouis, elle permet le raccordement de câbles tripolaires à isolant papier imprégné conforme à la norme NF C33-100 aux câbles unipolaires à isolant synthétique conformes aux normes  NF C33-226, NF/UTE C33-223 et NF C33-220.

Détails

La JTMP RF RSM se décompose en trois sous-ensembles rétractables à froid:

  • 3 kits d'étanchéité pour câbles à isolation papier impregné
  • 1 trifurcation
  • 3 ensembles jonction

Installation

Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage. La mise en oeuvre se fait par extraction des tubes supports.
La jonction peut être mise sous tension immédiatement après son raccordement.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Technologie
Rétractable à froid
Nature de l'âme
Cuivre ou Aluminium

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur, plage
95 ... 240 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tension tenue au choc
125 kV
Tenue diélectrique, 50Hz, 1min
55 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante lors de l'installation, plage
5 ... 40 °C

Ressources

Ressources

Information de livraison

Chaque kit contient les jonctions nécessaires au raccordement des phases, un kit d'étanchéité pour le cable tripolaire papier, les raccords à serrage mécanique, les notices de montage et de préparation des câbles (popy, nikol, vinyl), ainsi que les fournitures annexes (gants, graisse, colliers, etc...). Il est recommandé de stocker le produit dans un environnement à l'abri des intempéries, tempéré entre -10°C et +40°C.
