Jonctions de Transition Rubanées

Produits

JTR0-RSM-24-25/95 Al/Cu

Réf. Nexans 63046N - Réf. pays Codet Enedis : 67 90 366

  • Conditionnement: Kit (3Unité)

JTR3-RSM-24-50/240 Al/Cu

Réf. Nexans 60520N - Réf. pays Codet Enedis : 67 90 370

  • Conditionnement: Kit (3Unité)

JTR3-RSM-24-50/240 Al/Cu Ceinture NEW

Réf. Nexans 62763N - Réf. pays Codet Enedis : 67 90 368

  • Conditionnement: Kit (3Unité)

Description

Description

Normes

  • Normes internationales
    CENELEC HD 629.1; CENELEC HD 629.2

Utilisation

Raccordement permanent de câbles HTA (MT) unipolaires ou tripolaires, isolés papier imprégné (CPI) ou synthétiques.

Utilisation

Jonction entre :

  • 3 câbles moyenne tension unipolaires à isolation synthétique
  • 3 câbles moyenne tension unipolaires à isolation synthétique et 3 câbles moyenne tension unipolaires à isolation papier imprégné
  • 3 câbles moyenne tension unipolaires à isolation papier imprégné.

Spécifications câbles :

  • UTE C 33-223
  • NF C 33-220 (HN 33-S-22)
  • NF C 33-223 (HN 33-S-23)
  • NF C 33-100
  • Section : de 50 à 240 mm².

Normes

Conforme à la norme d'essai NF C 33-001.

Conditionnement

Chaque conditionnement contient le nécessaire pour réaliser une jonction tripolaire ainsi qu'une notice de montage détaillée.

Accessoires



Pour l'injection de résine dans le cas d'une injection à la pompe, utiliser l'outil à injecter.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Technologie
Rubanée
Nature de l'âme
Cuivre ou Aluminium

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur, plage
50 - 240 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tension tenue au choc
125 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température ambiante lors de l'installation, plage
5 - 40 °C

Ressources

Ressources

Information de livraison

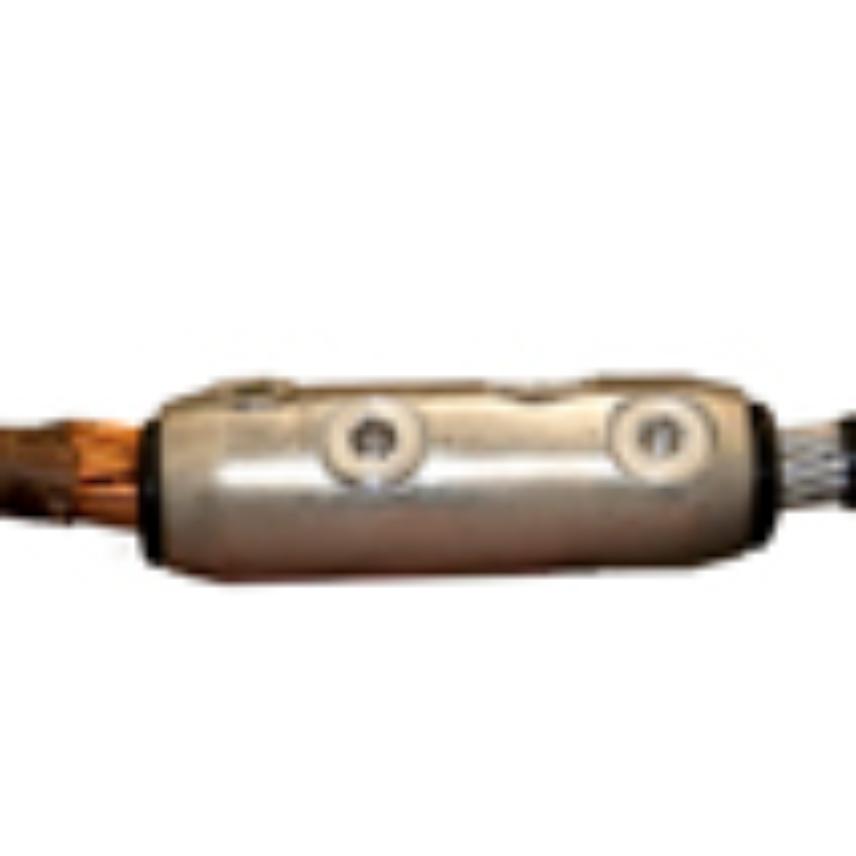

Seuls les kits RSM contiennent les raccords de jonction.
