3 CSE-400-B-RSM-24-95/240 Al/Cu

Description

Description

Normes

  • Produit
    C 33-051
  • Essais
    HD 629.1 S2

Use

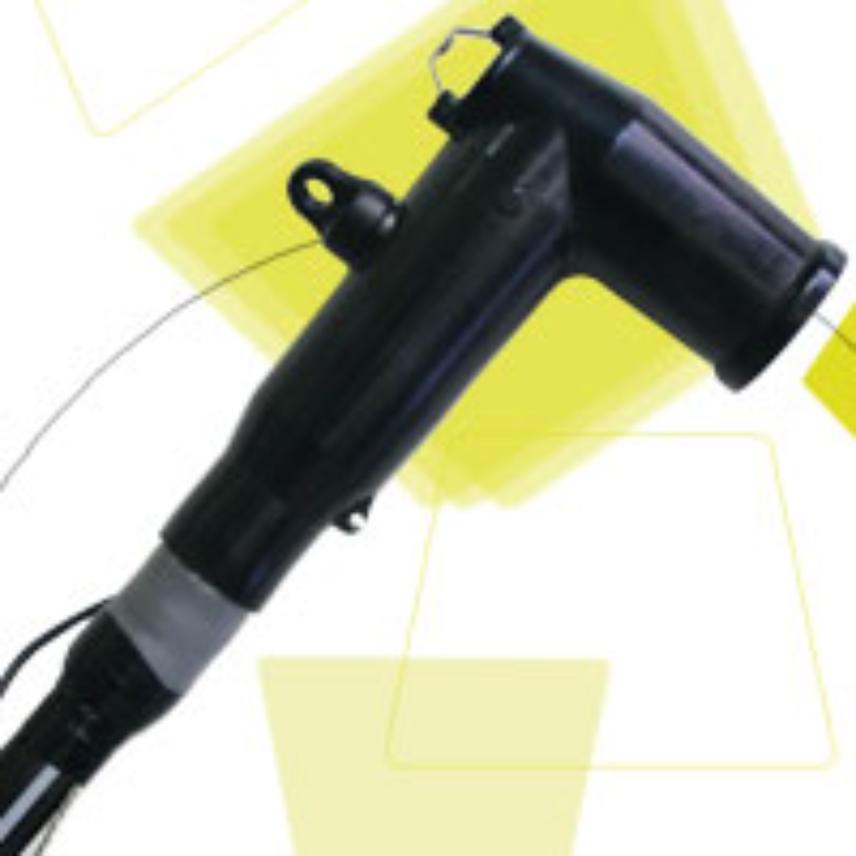

This range of separable connectors enables the connection of a synthetic insulated MV cable to a MV equipment such as transformers, motors, switchboards, switches.

The products that are presented are designed for EDF cables. For any other standard, contact us.

Lexicon

  • CS = Separable connector
  • E = Square
  • D = Straight
  • M = Male
  • T = in T
  • 2T = in double T

Nomenclature CSE 400-B

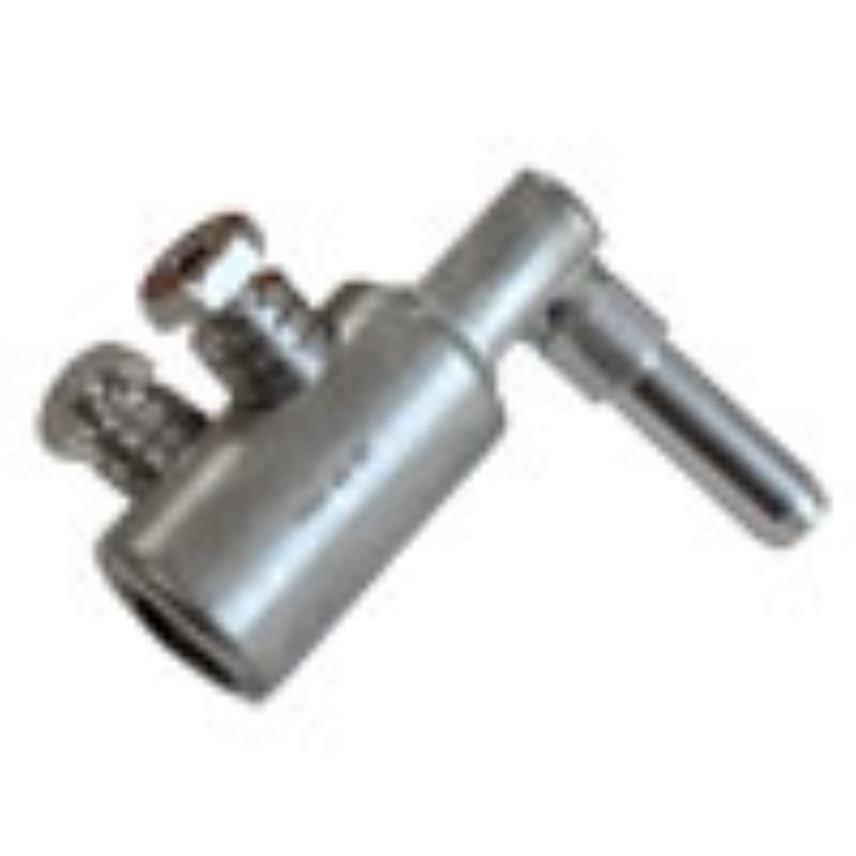

Chaque kit contient trois connecteurs, les notices de montage, les notices de préparation des câbles (popy, nikol, vinyl), les embouts à serrage mécanique, ainsi que les dispositifs de fixation.  Il est recommandé de stocker le produit dans un environnement à l'abri des intempéries, tempéré entre -10°C et +40°C.

##image:46089:center##

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Forme du connecteur
Equerre
Type de connecteur
Femelle
Nature de l'âme
cuivre ou aluminium
Technologie
Enfichable / Slip-On

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur, plage
95 ... 240 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Niveau max. des décharges partielles à 2 Uo
9 pC
Tension tenue au choc
125 kV
Tenue diélectrique, 50Hz, 1min
55 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Interface
Interface B (400 A)
Température ambiante lors de l'installation, plage
0 ... 40 °C
