CST-800/250-D/A-24 ENS.3

Description

Description

Normes

  • Normes nationales
    C 33-051

Application

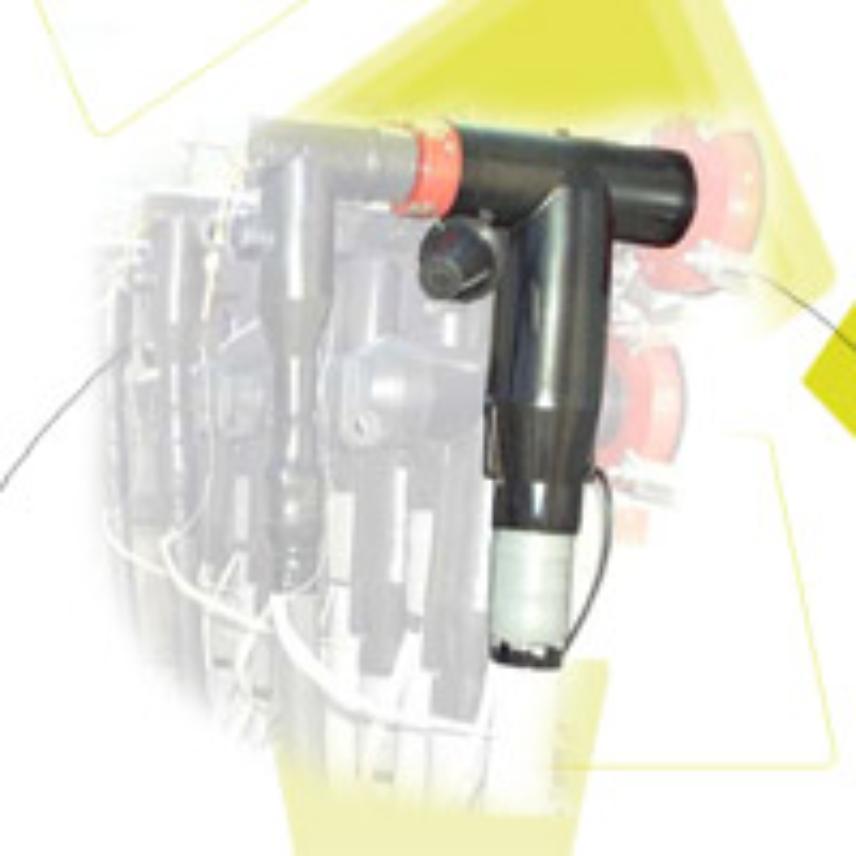

Connecteur séparable en Té (type boulonné M16) équipé d'une pièce de transition, utilisé pour raccorder deux câbles isolés à des transformateurs HTA.

Description

Le montage comprend :

  • Une pièce de transition PT-250-AD-24.
  • Un écrou M16 Cu.
  • Un goujon M16 Cu.
  • Un connecteur séparable CST-800-D-24.

Caractéristiques techniques

Chaque connecteur séparable est testé individuellement en fréquence industrielle et en décharge partielles.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Forme du connecteur
En Té
Type de connecteur
Femelle
Nature de l'âme
Cuivre ou Aluminium
Technologie
Emmanchable

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre sur isolation, plage
39 ... 48.5 mm
Section du conducteur, plage
630 ... 630 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Niveau max. des décharges partielles à 2 Uo
9 pC
Tension tenue au choc
125 kV
Tenue diélectrique, 50Hz, 1min
55 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Interface
Interface D (1250 A)
Température ambiante lors de l'installation, plage
0 ... 40 °C
