E3UEN-RF-RSM-24-50/240 Al/Cu

Description

Description

Normes

  • Normes internationales
    CENELEC HD 629.1
  • Normes nationales
    C 33-052

Points clés & avantages

L'E3UEN RF RSM combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.

  • RF: Rétractable à Froid, qui a fait ses preuves en matière d'endurance, et de fiabilité.
  • RSM: Raccords à Serrage Mécanique
    • multisection, du 50mm² au 240mm².
    • compatible avec âmes aluminium et cuivre.
    • compatible avec jonctions de câbles à isolant synthétique (CIS).
    • équipés de vis autocassantes pour un serrage au couple réussi.
    • sans outillage spécifique

Application

Ces extrémités sont prévues pour raccorder des câbles à isolant synthétique de tension 12/20(24) kV conformes aux normes NF C33-226, NF/UTE C33-223 et NF C33-220 de section 50 à 240 mm² aluminium et cuivre. A utiliser en extérieur pour un environnement normal sur des lignes aériennes moyenne tension (HTA).

Le raccordement de l'âme est assuré par une cosse multisection à serrage mécanique.

Détails

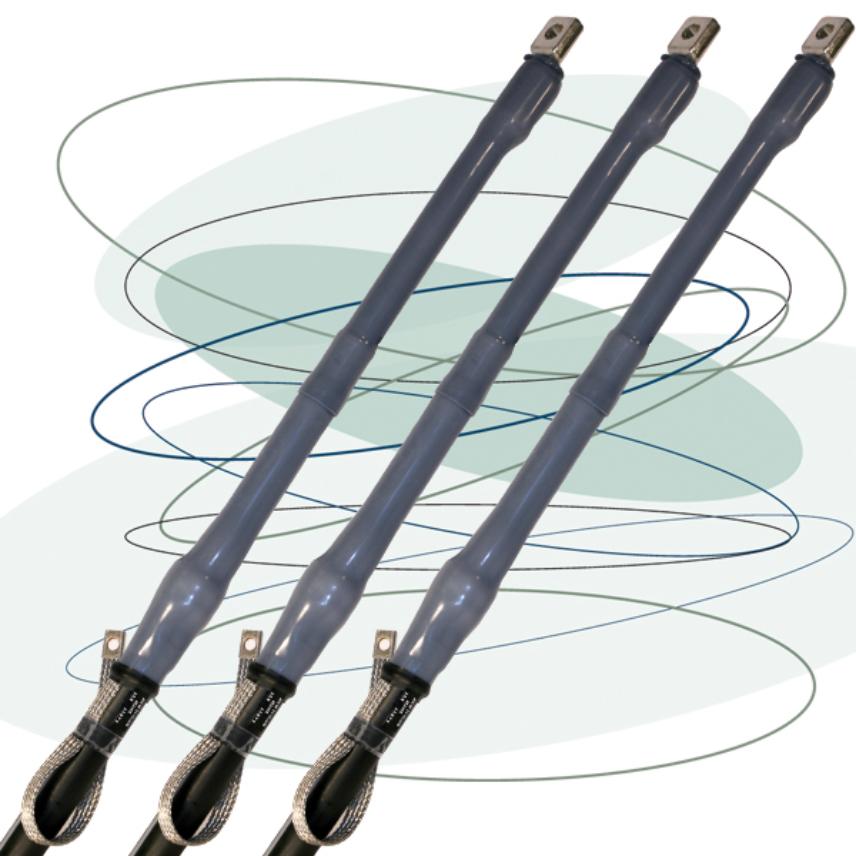

Chaque kit  E3UEN RF RSM est composé de:

- 3 ensembles RLT rétractables à froid.

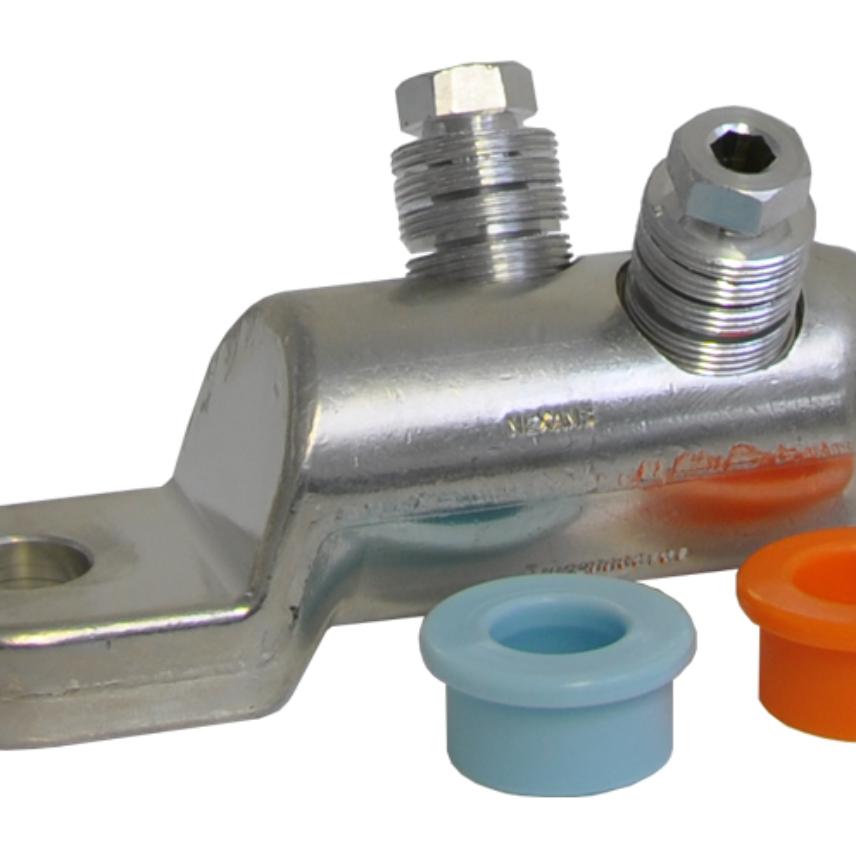

- 3 cosses à serrage mécanique.

- 3 dispositifs de mise à la terre de l'écran du câble.

Installation

Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage ou d'enrubannage, la mise en oeuvre se fait par extraction des tubes supports et ne nécessite aucun outillage spécifique. L'extrémité peut être mise sous tension immédiatement après son raccordement.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre ou Aluminium
Technologie
Rétractable à froid

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Section du conducteur, plage
50 ... 240 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Niveau max. des décharges partielles à 2 Uo
10 pC
Tension tenue au choc
125 kV
Tenue diélectrique, 50Hz, 1min
55 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Nature du câble principal
Câble à isolation synthétique
Température ambiante lors de l'installation, plage
5 ... 40 °C
Type d'installation
Extérieur

Ressources

Ressources

Information de livraison

Chaque kit contient 3 extrémités , une notice de montage, les cosses à serrage mécanique, et les matériaux nécessaires au montage (graisse, colliers, rubans,etc...), ainsi que les notices de préparation des câbles popy-nykol-vinyl. Il est recommandé de stocker le produit dans un environnement à l'abri des intempéries, tempéré entre -10°C et +40°C.
