Câbles NF C 33-210 avec ou sans fils pilotes

Produits

H1-XDV-AR 3x50+50

Réf. Nexans - Réf. pays 01416750

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 4
  • Section du conducteur: 50 mm²
  • Nombre de conducteurs: 4
  • Anti-termite: Non



H1-XDV-AU 2x35

Réf. Nexans 10044003 - Réf. pays 01416220

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 1
  • Section du conducteur: 35 mm²
  • Nombre de conducteurs: 2
  • Anti-termite: Non



H1-XDV-AU 2x50 Rond Massif

Réf. Nexans 10057409 - Réf. pays 01416230

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 1
  • Section du conducteur: 50 mm²
  • Nombre de conducteurs: 2
  • Anti-termite: Non



H1-XDV-AU 3x16 +16

Réf. Nexans 10057261 - Réf. pays 01416700

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 3
  • Section du conducteur: 16 mm²
  • Nombre de conducteurs: 4
  • Anti-termite: Non



H1-XDV-AU 3x25 +25

Réf. Nexans 10057406 - Réf. pays 01416710

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 3
  • Section du conducteur: 25 mm²
  • Nombre de conducteurs: 4
  • Anti-termite: Non



H1-XDV-AU 3x25 +25 AT

Réf. Nexans 10057404 - Réf. pays 01068230

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 3
  • Section du conducteur: 25 mm²
  • Nombre de conducteurs: 4
  • Anti-termite: Oui



H1-XDV-AU 3x35 +35

Réf. Nexans 10044004 - Réf. pays 01416720

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 3
  • Section du conducteur: 35 mm²
  • Nombre de conducteurs: 4
  • Anti-termite: Non



H1-XDV-AU 3x35 +35 AT

Réf. Nexans 10057415 - Réf. pays 01068274

  • Conditionnement: Longueur à la coupe (m)
  • Nombre de phases: 3
  • Section du conducteur: 35 mm²
  • Nombre de conducteurs: 2
  • Anti-termite: Oui



Description

Description

Normes

  • Normes nationales
    NF C 33-210

Câbles de branchement monophasés et triphasés, avec ou sans fils pilotes

Utilisation :

Câbles isolés basse tension souterrains NF C 33-210 pour les branchements des abonnés.



Caractéristiques

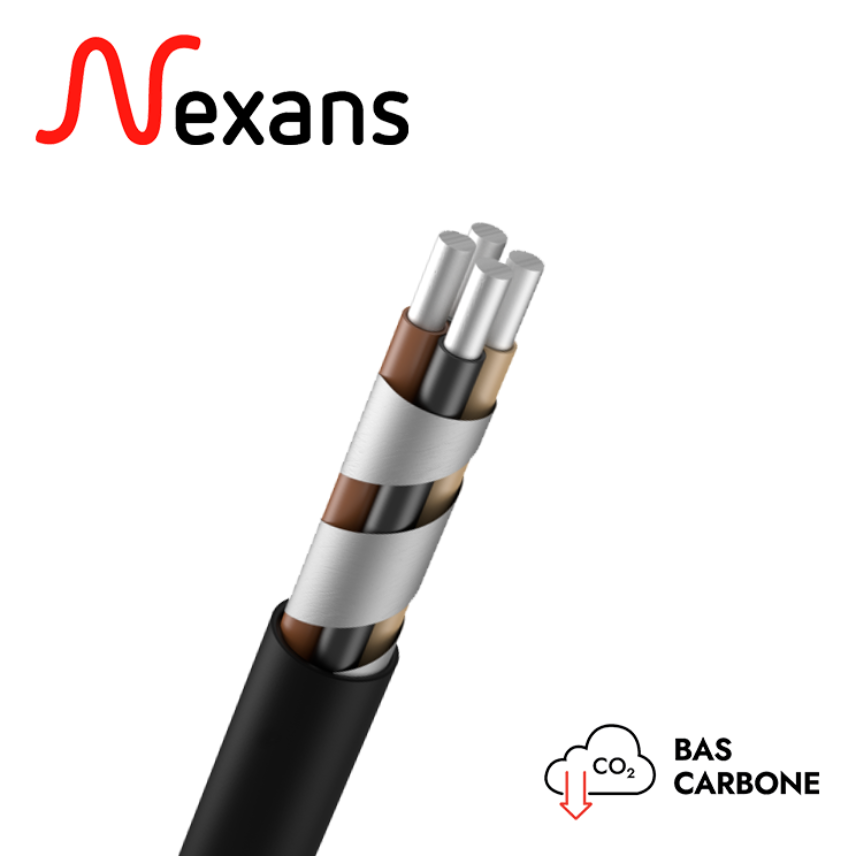

Les conducteurs de phase sont en aluminium, massifs ou câblés, de forme ronde.

Le conducteur de neutre est en aluminium massif de forme ronde et gainé de plomb.

L'étanchéité entre la gaine de plomb et l'âme du conducteur neutre est assurée par un matériau hydrofuge.



Assemblage / Bourrage

Les conducteurs de phase et de neutre sont assemblés à un pas permettant de les écarter facilement pour réaliser des dérivations.

Sur l'ensemble des conducteurs de phase et de neutre, est enroulé un écran en acier galvanisé , en contact direct avec le plomb du neutre. L'ensemble ainsi constitué est recouvert d'une gaine en PVC à hautes caractéristiques mécaniques.

Bourrage PVC écru pour tous câbles monophasés sauf 50 mm² et câbles triphasés 16 mm² .

Gaine : sur demande, traitement anti-termites possible.



Marquage

  • sans fils pilotes :

    H1 XDV-AU NxS1 + 1xS2 MINIDISTRICABLE ® 211 NF C 33-210 « numéro de lot / année de fabrication » « marquage métrique/ date de fabrication »

  • avec fils pilotes 1,5 mm²:

    H1 XDV-AU NxS1 + 1xS2 + 2x1,5 Cu MINIDISTRICABLE ® 211 NF C 33-210 « numéro de lot / année de fabrication » « marquage métrique/ date de fabrication »

  • N : nombre de conducteurs de phases
  • S1 : section des conducteurs de phases
  • S2 : section du conducteur de neutre


Repérage des fils pilotes

  • Fil pilote 1 : ligne continue à l'encre
  • Fil pilote 2 : pas de repérage.


Caractéristiques électriques

Tension de service : 0,6/1 kV

Tension d'essai : 3,5 kV alternatif pendant 15 minutes

Tenue aux ondes de chocs : 1,2/50 µs d'une polarité positive ou négative ayant une valeur de crête de 20 kV

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Fils pilotes
Aucun
Couleur de la gaine
Noir
Ecran
Two unlapped galvanized mild steel tapes
Flexibilité de l'âme
Class 2
Forme de l'âme
Circulaire massive
Gaine extérieure
PVC
Isolation
XLPE (chemical)
Nature de l'âme
Aluminium

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
0,6 / 1 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Conditionnement
A la coupe
