Câbles NF C 33-210 standards ou anti-termites
H1-XDV-AR 3x50 +50
Réf. Nexans 10057259 - Réf. pays 01416750
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 50 mm²
- Anti-termite: Non
H1-XDV-AR 3x50 +50 AT
Réf. Nexans 10057410 - Réf. pays 01068275
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 50 mm²
- Anti-termite: Oui
H1-XDV-AS 3x150 +70
Réf. Nexans 10044006 - Réf. pays 01416780
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 150 mm²
- Anti-termite: Non
H1-XDV-AS 3x240 +95
Réf. Nexans 10044007 - Réf. pays 01416804
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 240 mm²
- Anti-termite: Non
H1-XDV-AS 3x240 +95 AT
Réf. Nexans 10057264 - Réf. pays 01068210
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 240 mm²
- Anti-termite: Oui
H1-XDV-AS 3x95 +50
Réf. Nexans 10044005 - Réf. pays 01416760
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 95 mm²
- Anti-termite: Non
H1-XDV-AS 3x95 +50
Réf. Nexans 10057392 - Réf. pays 01272183
- Conditionnement: Longueur à la coupe (m)
- Section du conducteur: 95 mm²
- Anti-termite: Oui
Description
Description
Normes
-
Normes nationalesNF C 33-210
Utilisation
Câbles isolés basse tension souterrains NF C 33-210 pour les réseaux de distribution publique, 3 phases + neutre.
Caractéristiques

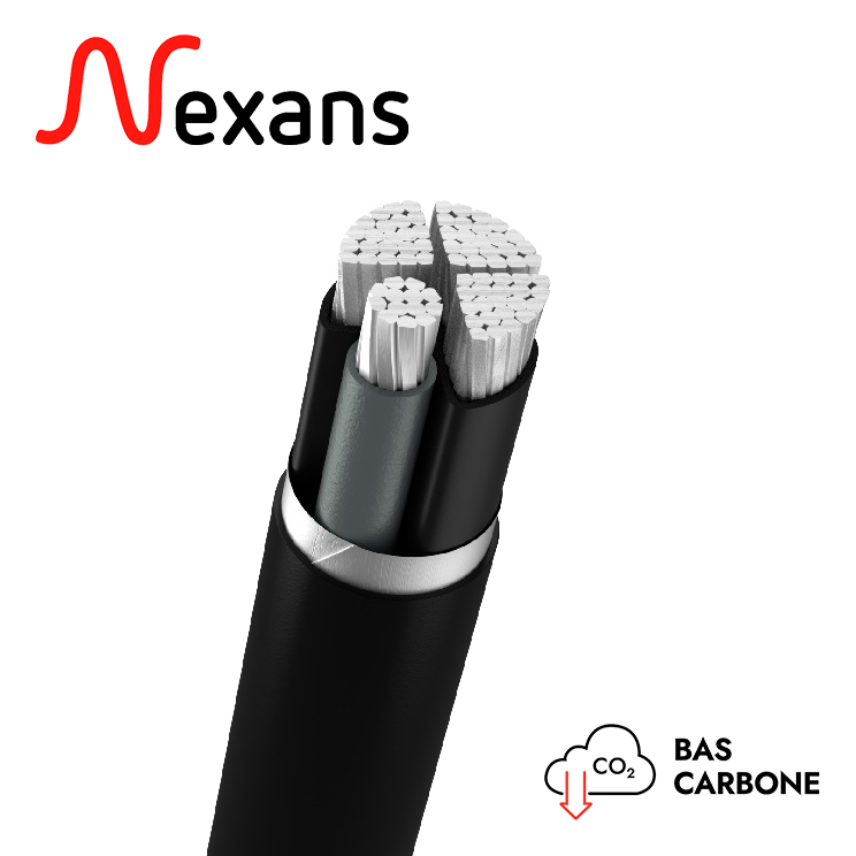

Les conducteurs de phase sont en aluminium câblé (classe 2), de forme sectorale ou ronde.
Le conducteur de neutre est en aluminium câblé (classe 2) de forme ronde et gainé de plomb.
L'étanchéité entre la gaine de plomb et l'âme du conducteur neutre est assurée par un matériau hydrofuge.
Gaine : sur demande, traitement anti-termites possible.
Assemblage / Bourrage
Les conducteurs de phase et de neutre sont assemblés à un pas permettant de les écarter facilement pour réaliser des dérivations. Sur l'ensemble des conducteurs de phase et de neutre, est enroulé un écran en acier galvanisé , en contact direct avec le plomb du neutre. L'ensemble ainsi constitué est recouvert d'une gaine en PVC à hautes caractéristiques mécaniques.
Bourrage PVC écru uniquement pour 50 mm².
Caractéristiques électriques
- Tension d'essai : 3,5 kV alternatif pendant 15 minutes,
- Tenue aux ondes de chocs : 1,2 / 50 µs d'une polarité positive ou négative ayant une valeur de crête de 20 kV.
Marquage
H1 XDV-AS "section" DISTRICABLE ® 211 NFC 33-210 «numéro de lot / année de fabrication / marquage métrique/ date de fabrication»
