3 CSD-250-A-RSM-24-50/95 Al/Cu (K200SR)

Description

Description

Normes

  • Produit
    2014/68/EU; C 33-051

Use

This range of separable connectors enables the connection of a synthetic insulated MV cable to a MV equipment such as transformers, motors, switchboards, switches.

The products that are presented are designed for NF C33-226 and NF C 33-220 cables. For any other cable standard, contact us.

Lexicon

  • CS = Separable connector
  • E = Square
  • D = Straight
  • M = Male

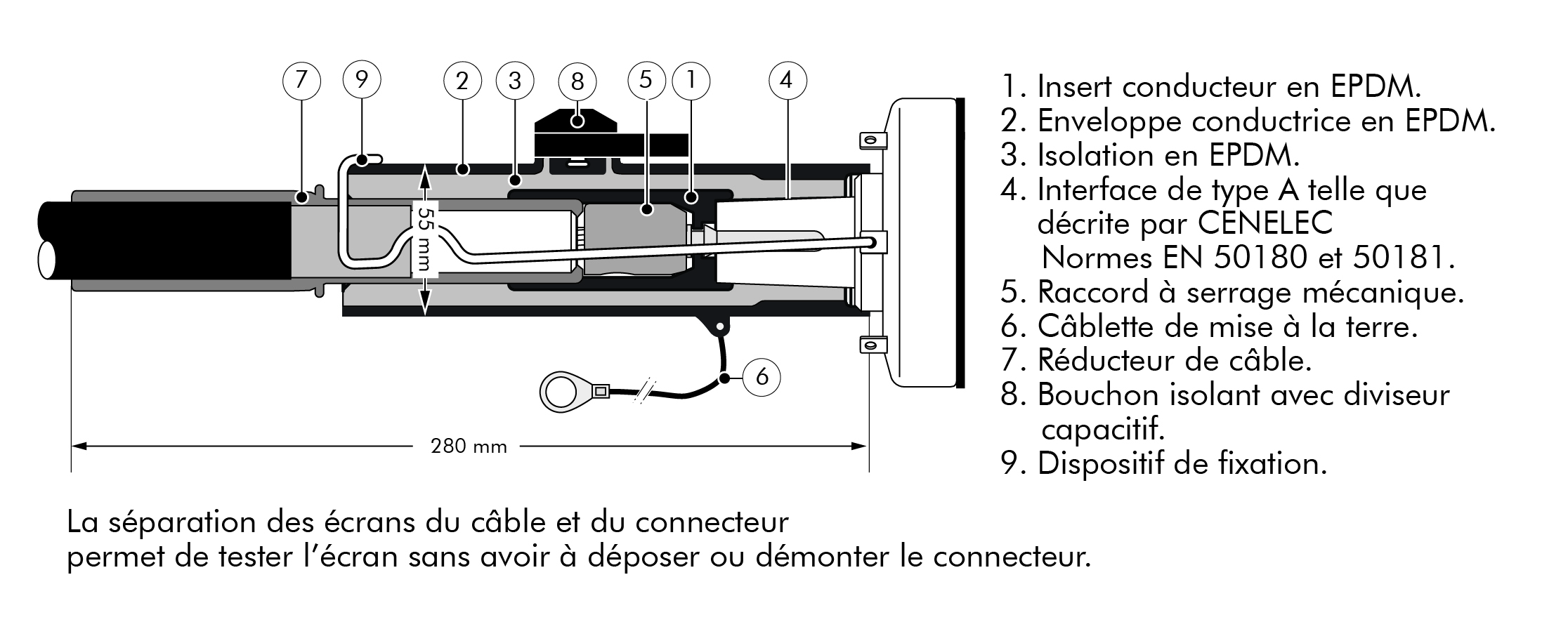

NOMENCLATURE CSD-250-A-RSM (K200SR)

INFORMATIONS

Chaque kit contient trois connecteurs, les notices de montage, les embouts à serrage mécanique, ainsi que les dispositifs de fixation.

Il est recommandé de stocker le produit dans un environnement à l'abri des intempéries, tempéré entre -10°C et +40°C.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Forme du connecteur
Droit
Type de connecteur
Femelle
Nature de l'âme
cuivre ou aluminium
Technologie
Enfichable / Slip-On

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre sur isolation, plage
19.7 ... 22.5 mm
Section du conducteur, plage
50 ... 95 mm²

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Niveau max. des décharges partielles à 2 Uo
10 pC
Tension tenue au choc
125 kV
Tenue diélectrique, 50Hz, 1min
55 kV

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Interface
Interface A (250 A)
Température ambiante lors de l'installation, plage
0 ... 40 °C
